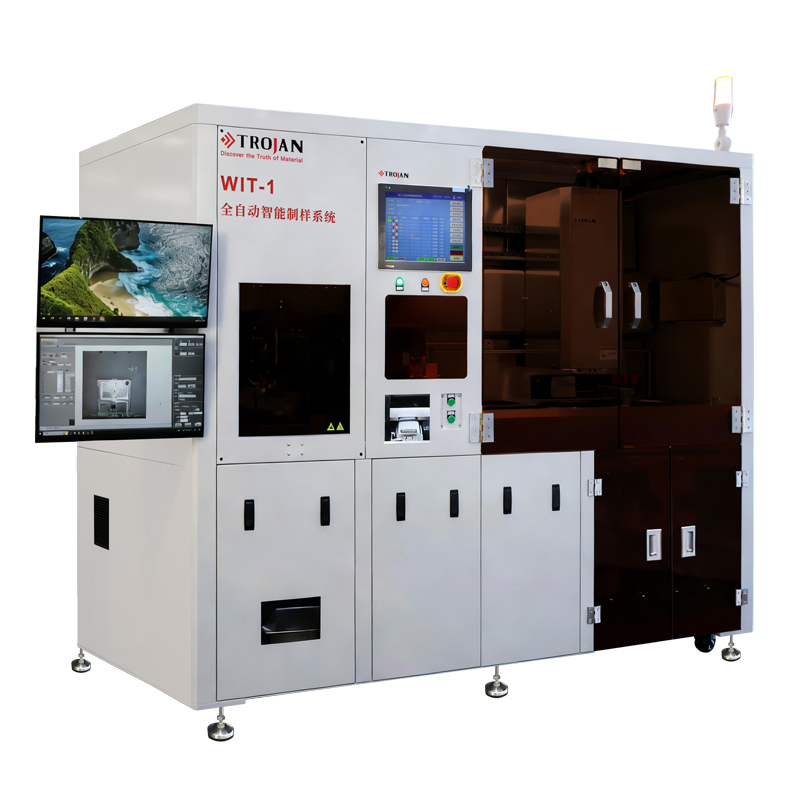

WIT-1 Plne automatický inteligentný systém prípravy vzoriek

Plne automatický inteligentný systém prípravy vzoriek WIT-1 je špeciálne vyvinutý pre detekciu prierezových rezov v odvetviach ako sú polovodiče a PCB... Môže byť použitý na presnú detekciu polohy a analýzu otvorov PCB, medi, spájkovaných spojov a cínových guľôčok. Používa CCD kameru s vysokým rozlíšením na určenie polohy brúsenia, čo jej umožňuje automaticky dokončiť procesy, ako je hrubé brúsenie, jemné brúsenie, jemné leštenie a čistenie.

Vlastnosti:

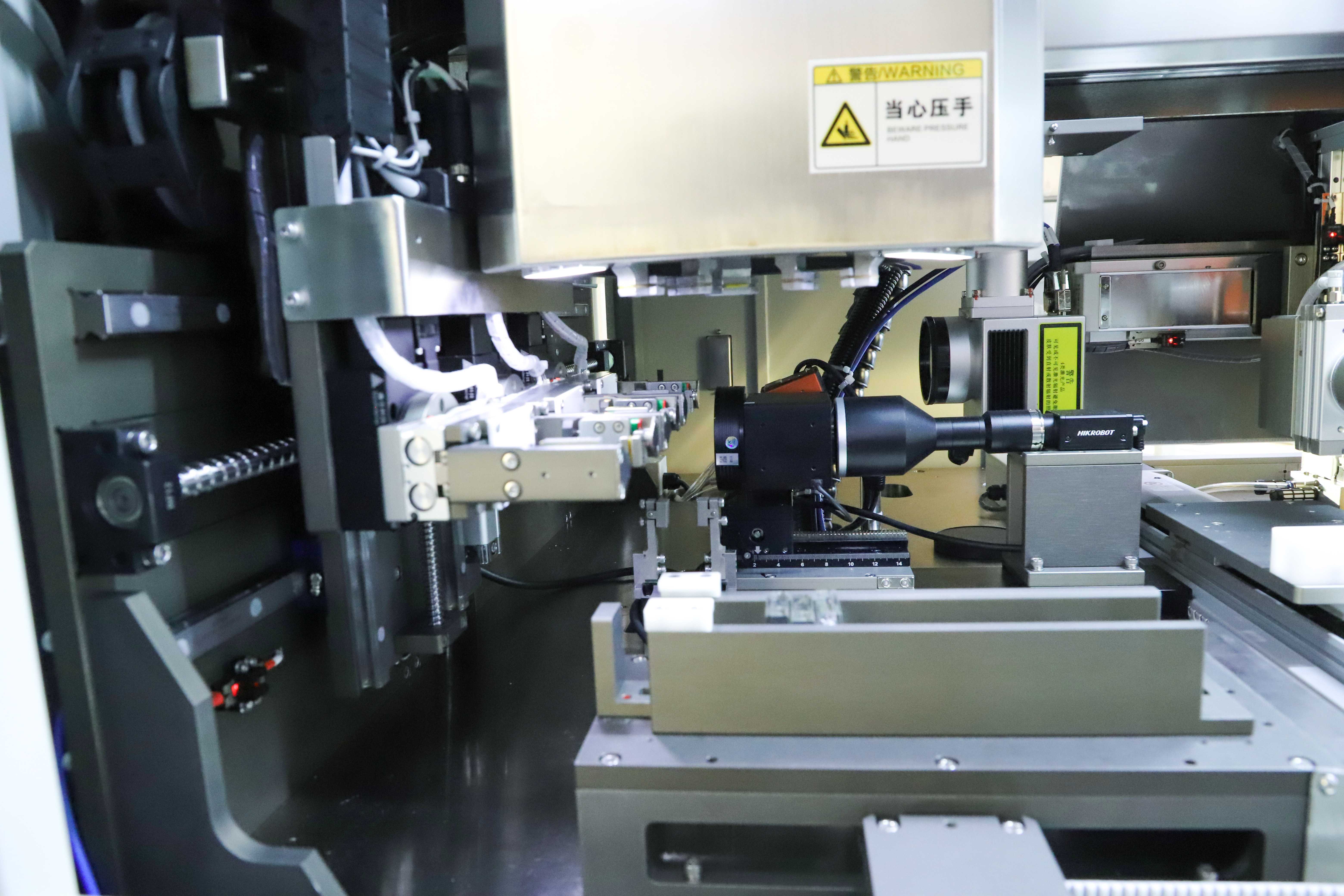

1）Vysoko presná CCD šošovka na kalibráciu vzoriek ponúka vysokú presnosť a veľké zorné pole, pričom dosahuje presnosť brúsenia ±10μm.

2）Na jednej vzorke je možné naraz kalibrovať viacero brúsnych liniek. Po dokončení jedného mletia automaticky prejde na ďalšie bez potreby rekalibrácie.

3）Automaticky nastavuje uhol brúsenia tak, aby opravoval vzorky, ktoré sú naklonené počas montáže.

4） Môže obsahovať až 3 vzorky súčasne na brúsenie a leštenie.

5）Tlak a rýchlosť aplikované na vzorku sú regulovateľné, čím sa zabráni praskaniu alebo zlomeniu v dôsledku nadmerného tlaku.

6） Vybavené laserovým označením / kódovaním pre sledovateľnosť vzorky.

7）Dvojité pracovné stanice s automatickou výmenou brúsnych kotúčov; pojme až 20 brúsnych kotúčov.

8）Schopný fotografovať brúsený/leštený povrch.

9）Konfigurované so 4 sadami rôznych leštiacich kvapalín, z ktorých 2 majú mechanické miešanie; všetky 4 súpravy sú vybavené alarmom hladiny kvapaliny.

10）Zahŕňa čistiacu stanicu s ultrazvukovým čistením, oplachovaním vodou a fénovaním vzduchom.

11）Spracované vzorky sa umiestnia lícom nahor a usporiadajú sa v zásobníku na regeneráciu, aby nedošlo k poškriabaniu pripraveného povrchu.

Technické špecifikácie

WIT-1
Vstup	Napájanie	AC 220 V/50 Hz uzemnenie, celkový výkon: 7 kW, menovitý výkon: 2 kW
	Stlačený vzduch	0,6~0,7MPa, vonkajší priemer hadice = Φ10 mm
	Vonkajšia prípojka vody	<0,3 MPa, vonkajší priemer potrubia = Φ10 mm
	Vzorová montážna krabica	Veľkosť 39 × 47 × 12 mm / 30 * 27 * 12 mm, maximálne množstvo 21
Výstup	Drenáž	Odtokové potrubie OD 32 mm
Výstup	Vypúšťanie	Vzorky vytlačené lícom nahor a usporiadané.
Bezpečnosť	Núdzové zastavenie	Stlačením prerušíte ovládací obvod a napájanie.
	Bezpečnosť Door Lock	Bezpečnostné relé a bezpečnostný zámok dverí, úroveň ochrany PLD.
	Trojfarebné výstražné svetlo	áno
Kontrola	Riadenie PLC	Hlavná obrazovka: 15-palcová / pomocná obrazovka: 7-palcová
Kontrola	obrazovka počítača	Duálny displej , 24-palcový
Systém zarovnania	CCD kamera	25 megapixelov
	Zorné pole fotografie	35 x 35 mm
	Laserové značenie/čítanie	áno
	Maximálny počet riadkov	30
	Metóda kreslenia čiar	Presun špecifikovanej vzdialenosti na základe charakteristických línií.

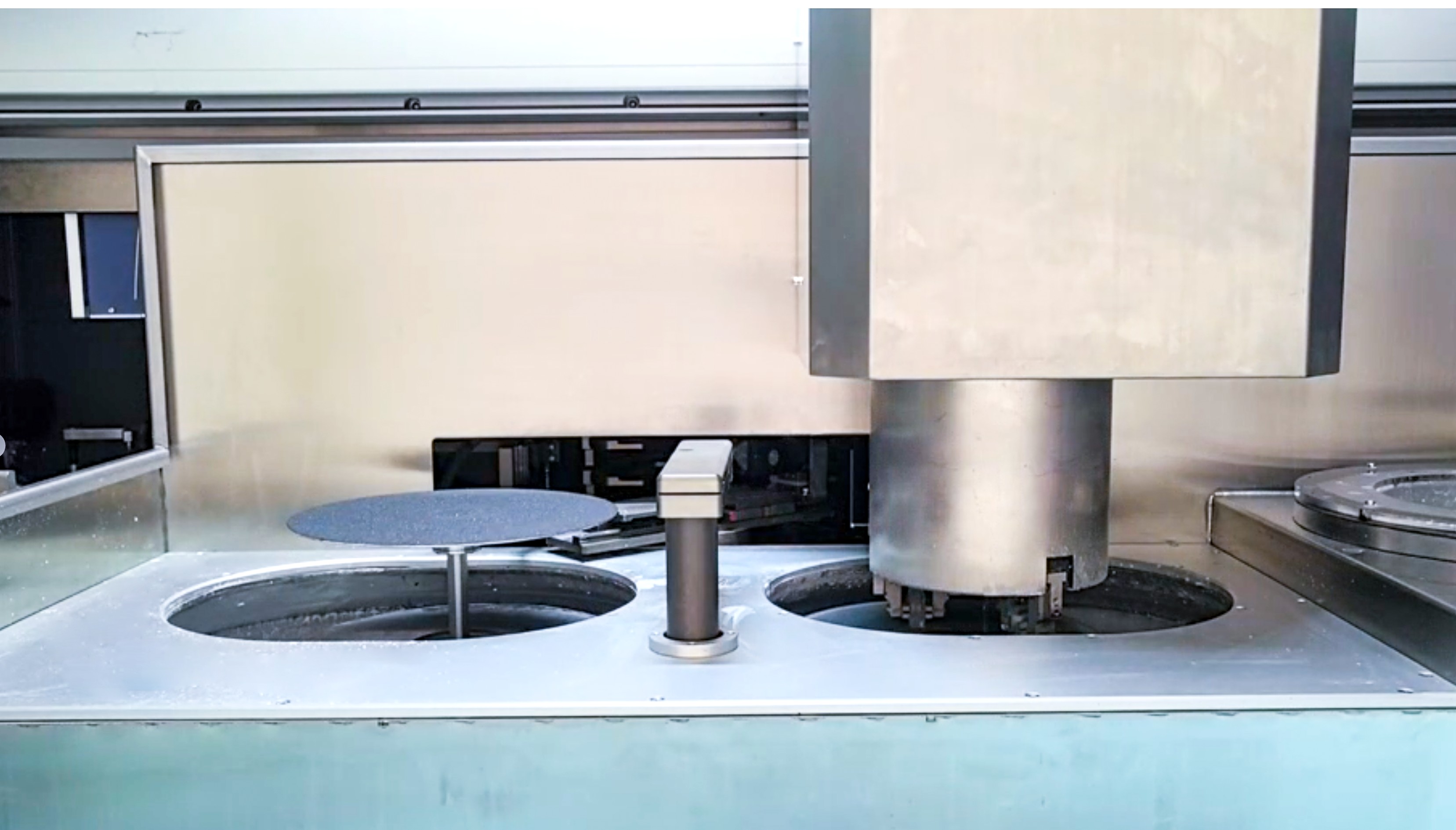

Brúsiaca/leštiaca stanica	Brúsne stanice	2
	Priemer brúsneho kotúča	Φ254 mm
	Rýchlosť otáčania	100-1000 ot./min
	Výkon motora	1 kW
Pohyblivá brúsna hlava	Počet zadržaných vzoriek	3
	Výkon motora	0,4 kW
	Rýchlosť otáčania	0-360° vratný výkyv
	Tlak	5-100 N
Dávkovací systém	Dávkovacie skupiny	4 skupiny x 1,8 l každá
	Prietok	0-50 ml/min
	Miešanie	2 skupiny, mechanické miešanie
	Upozornenie na hladinu kvapaliny	áno
Ukladanie disku	Počet diskov	20
Ukladanie disku	Upozornenie na život disku	Na základe počtu použitia alebo sily brúsenia
Upratovanie	Upratovanie Methods	Oplach vodou, ultrazvuk, vysokorýchlostné odstreďovanie disku
Upratovanie	Sušiaca stanica	Nezávislé fénovanie vzduchom
Knižnica procesov prípravy vzoriek	Programové skupiny	30
	Maximálny počet krokov na program	10
	Koncový stav s jedným krokom	Zostávajúce množstvo mletia [min 0,001 mm], množstvo mletia [min 0,001 mm] alebo čas mletia
	Režim jednokrokového brúsenia	Tlakom [0-100N] alebo rýchlosťou [min 0,001 mm/s]
Rozmery	Obrazovka a svetlo zložené	2400x1320x2000 mm
Hmotnosť		1500 kg $ $
