Vyhľadávanie
+86-138-1482-9868 +86-512-65283666

Správy

Domov / Správy / Vedomosti / Prierez SPCC: pri formovaní poruchy začínajú od mikroštruktúry

Domov / Správy / Vedomosti / Prierez SPCC: pri formovaní poruchy začínajú od mikroštruktúry

Prierez SPCC: pri formovaní poruchy začínajú od mikroštruktúry

Praskanie, delaminácia alebo krehký lom počas lisovania a ohýbania ocele SPCC valcovanej za studena sa nedá vždy vysvetliť rozmermi alebo konvenčnými vlastnosťami v ťahu.

SPCC cross-section microstructure detail

Prierezová metalografia môže odhaliť to, čo môže rutinná kontrola prehliadnuť – napríklad hrubé zrná, nadmerné pruhovanie, agregácia karbidov alebo mikrotrhliny vyvolané valcovaním, ktoré môžu znížiť tvárnosť a prispieť k neočakávaným poruchám.

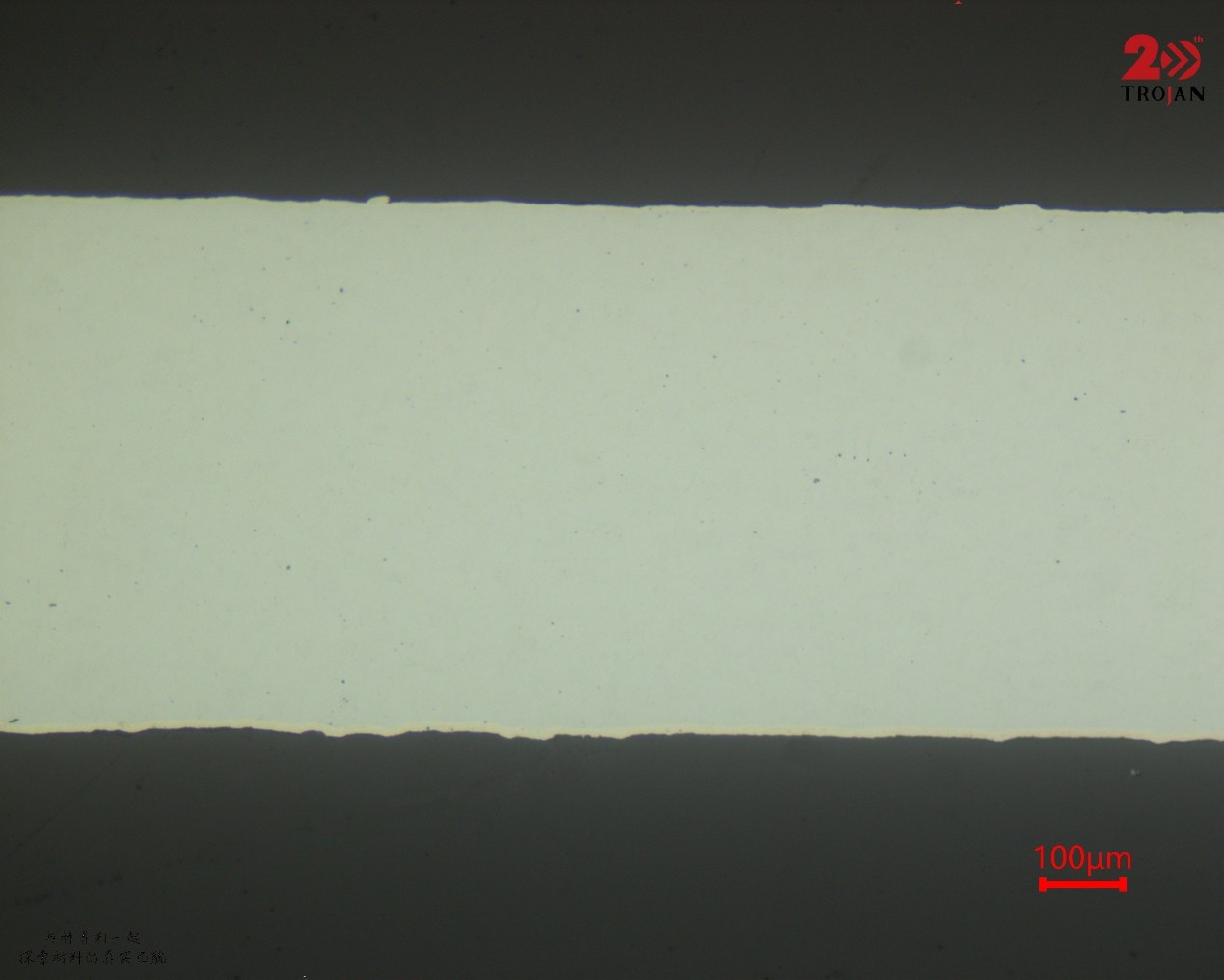

SPCC full thickness cross-section view

Postup prípravy vzorky

Pre túto vzorku SPCC sme použili nasledujúci spôsob prípravy:

  • TJ2226 živica na montáž za studena
  • P400 MET-SP SiC brúsny papier s vodou
  • POS jemný brúsny kotúč 9 μm PD-WT suspenzia polykryštalického diamantu
  • SC-JP biela hodvábna leštiaca handrička 3 μm PD-WT polykryštalická diamantová suspenzia
  • ZN-ZP čierna polyuretánová leštiaca utierka 0,05 μm SO-A539 leštiaci suspenz.

Brúsenie a leštenie bolo vykonávané pomocou automatickej brúsky a leštičky Alpha-610.

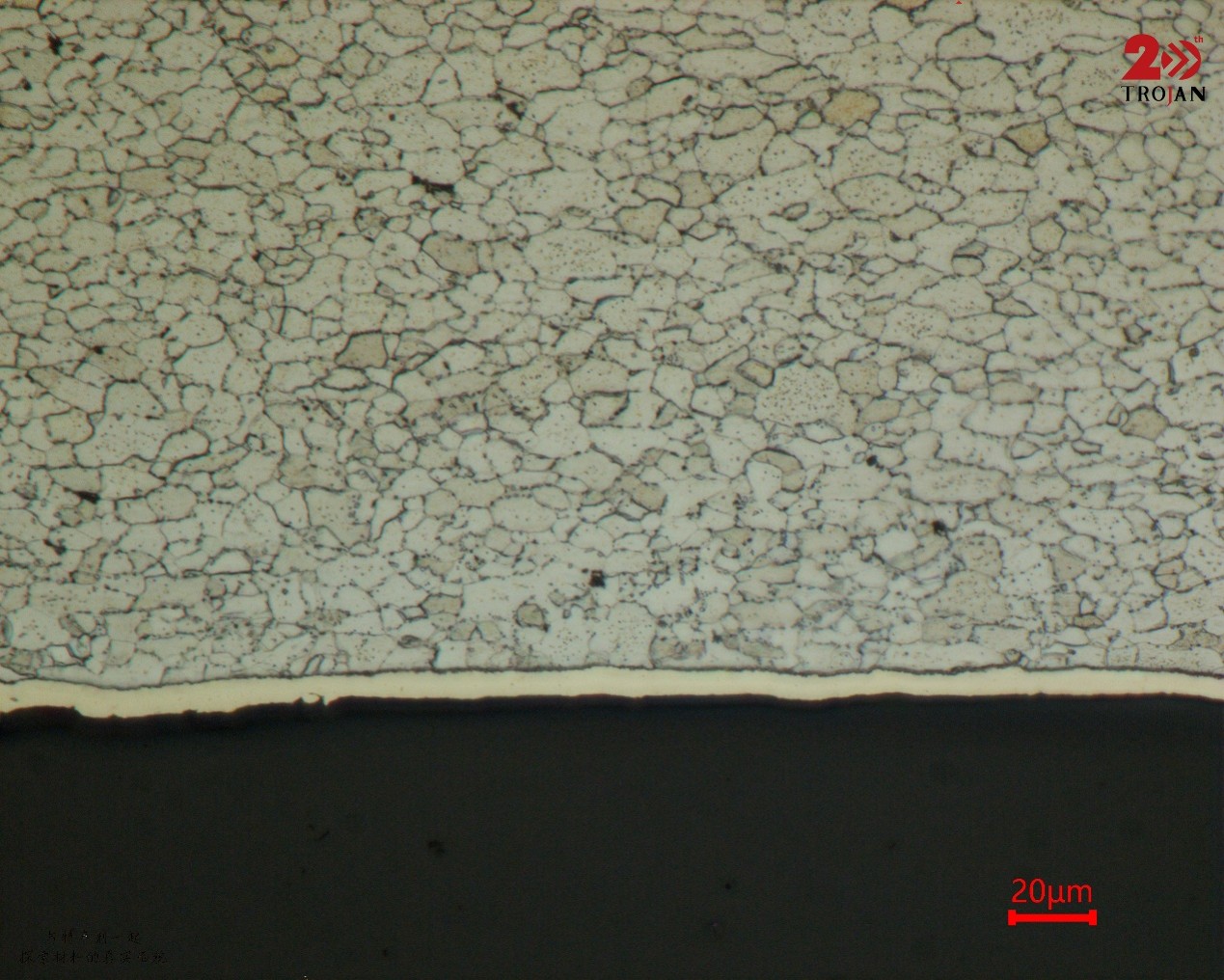

SPCC polished and etched grain structure

Záver a kontrola kvality

Dobre pripravený prierez poskytuje oveľa jasnejší základ pre hodnotenie mikroštruktúry, sledovanie porúch tvárnenia a overovanie kvality procesu.

#Metalografia #SPCC #Analýza zlyhania #QualityControl #Príprava vzorky #Steel

PREV：Príprava zafírového povlaku: ochrana vrstvy je skutočnou výzvou
NEXT：Príprava metalografickej vzorky na pokovovanie medenou prípojnicou

Odporúčané
