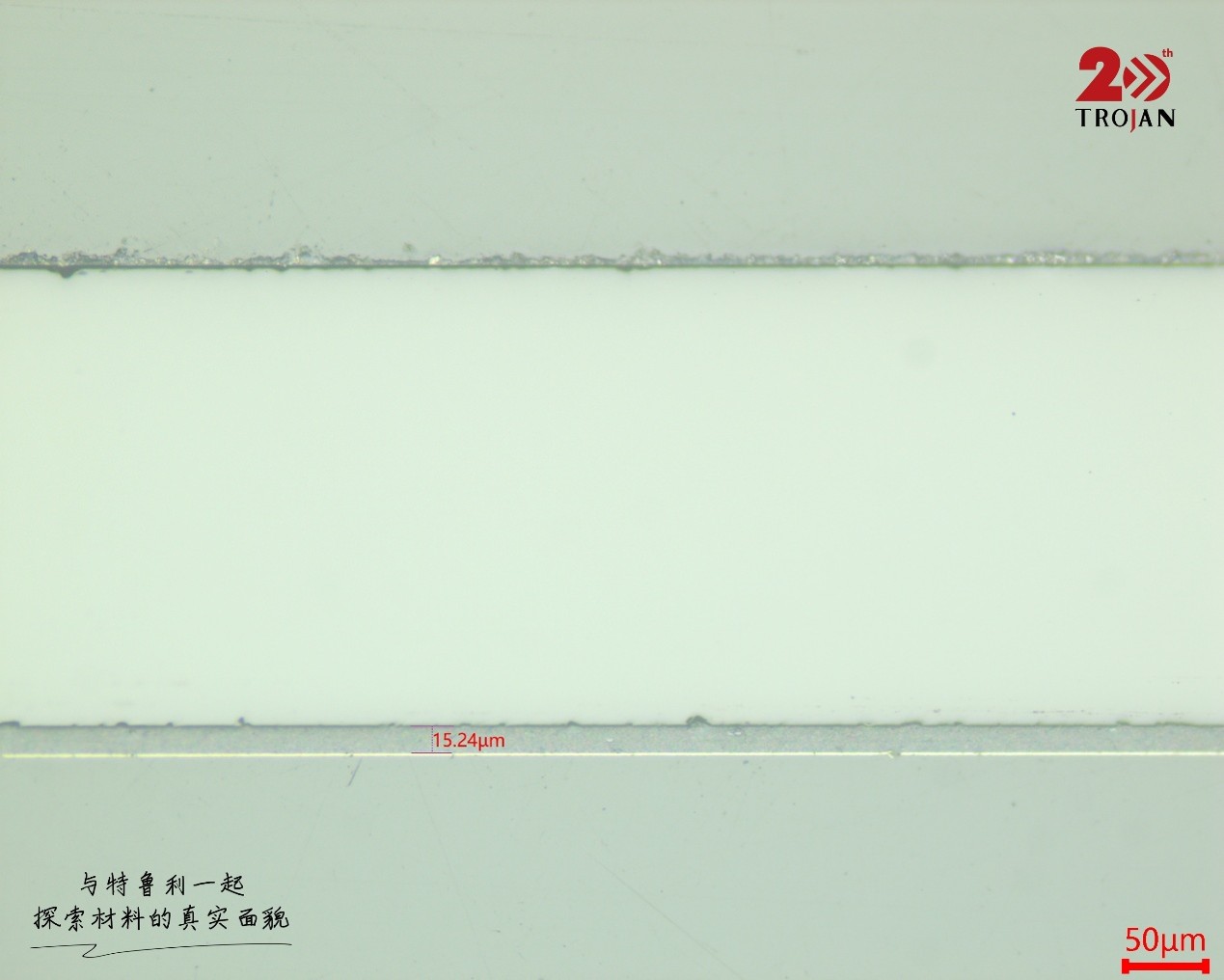

V prípade potiahnutých zafírových komponentov používaných v optických a presných aplikáciách sa metalografický prierez často používa na vyhodnotenie hrúbky povlaku a atramentovej vrstvy, kvality rozhrania a celkovej integrity.
Výzvou je príprava
Tenké povlaky môžu počas rezania a leštenia ľahko trpieť odštiepením hrán, delamináciou, odtrhnutím alebo zaoblením, čo sťažuje presné meranie konečného prierezu.
Metodika a kroky

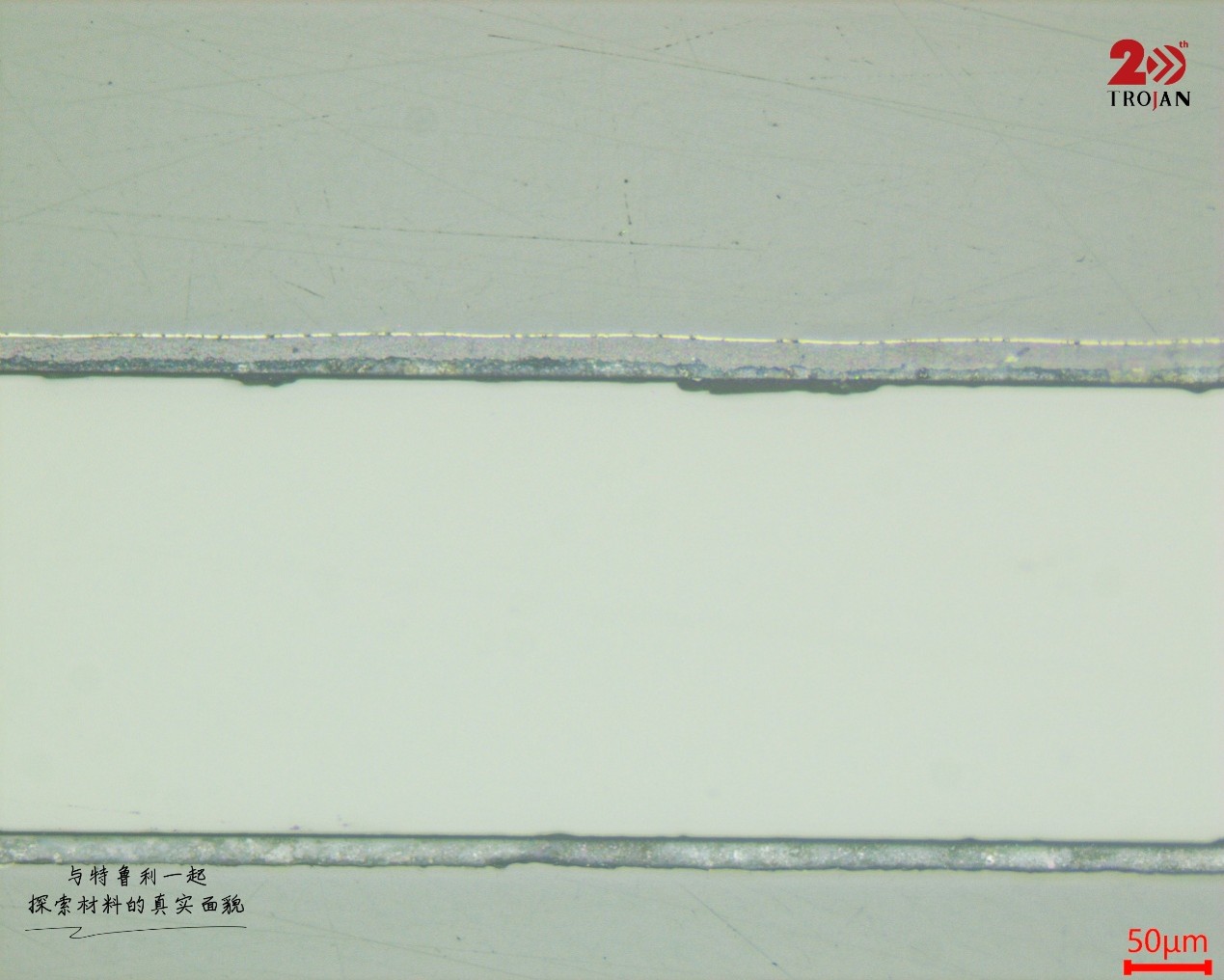

Pre túto vzorku sme použili presné nízkorýchlostné rezanie a montáž za studena, aby sme minimalizovali mechanické a tepelné poškodenie, po čom nasledoval postupné brúsenie a leštenie:
- DiaRe P400 diamantový brúsny kotúč na prvotné brúsenie
- POS jemný brúsny kotúč 9 um Suspenzia polykryštalického diamantu PD-WT
- SC biela hodvábna leštiaca handrička 3 um suspenzia polykryštalického diamantu PD-WT
- SC biela hodvábna leštiaca handrička 1 um PD-WT suspenzia polykryštalického diamantu na jemné leštenie
Výsledky a záver

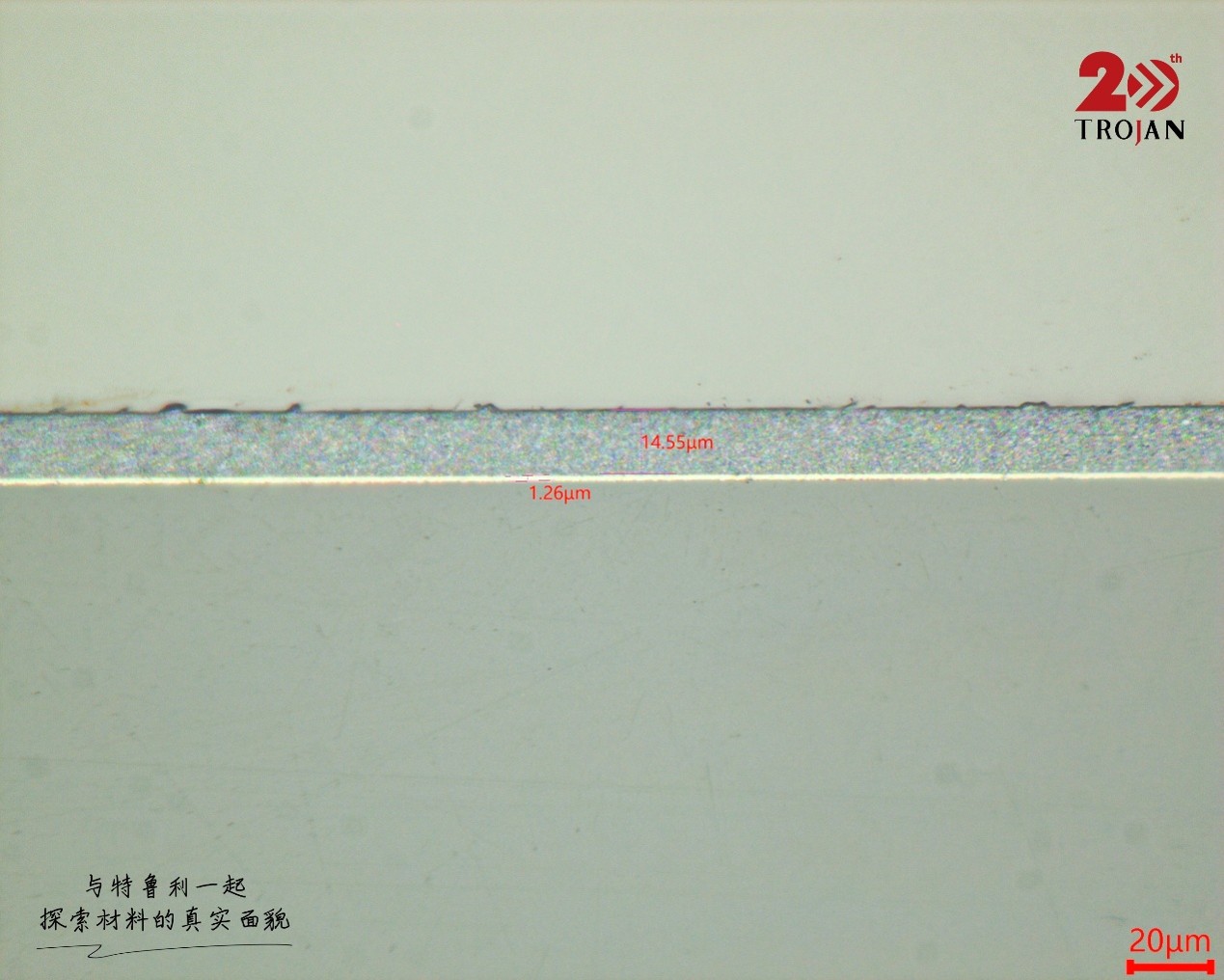

Pre vzorky s povlakom, ako je tento, dobrý povrch nestačí – zachovanie skutočnej hrany povlaku je to, čo robí meranie hrúbky spoľahlivým.
#Metalografia #Zafír #Analýza povlaku #Prierez #Príprava vzorky #Optické materiály
