Schéma efektívnej prípravy vzoriek PCB

18-11-2025

Ako hlavný nosič elektronickej výroby, interná štrukturálna kvalita PCB priamo určuje spoľahlivosť konečných produktov. Testovanie metalografických rezov je najrobustnejší „kvalitný perspektívny nástroj“ v priemysle PCB, ktorý krok za krokom odhaľuje „skrytú pravdu“ dosiek plošných spojov – od vzorkovania, montáže, brúsenia, leštenia až po mikroskopické pozorovanie.

Či už je to sila spojenia medzi vrstvami viacvrstvových dosiek, rovnomernosť galvanizácie cez otvory, mikroštruktúra spájkovaných spojov alebo stav odlupovania substrátov a medených fólií, metalografické rezy ich dokážu presne prezentovať.

Pre podniky s plošnými spojmi je toto testovanie nielen prísnou požiadavkou na splnenie noriem, ale aj základným prostriedkom na optimalizáciu výrobných procesov a zlepšenie výťažnosti produktov. Prostredníctvom analýzy metalografických rezov možno rýchlo nájsť jadro problémov pri vŕtaní, laminovaní, galvanickom pokovovaní a iných procesoch, vďaka čomu je kontrola kvality cielená.

Malá časť nesie spodnú líniu bezpečnosti elektronických produktov. Robiť dobrú prácu pri testovaní metalografických častí znamená vybudovať prvú líniu obrany pre kvalitu PCB!

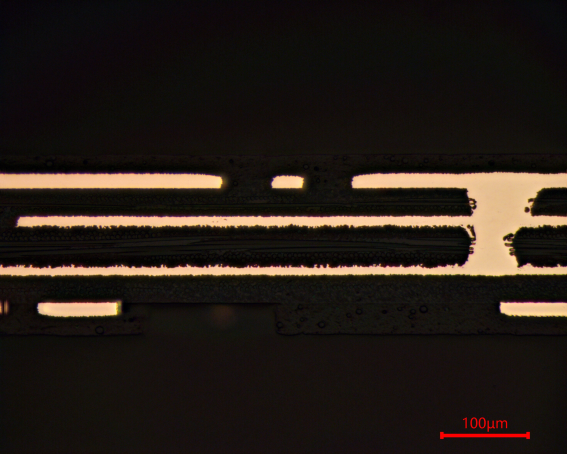

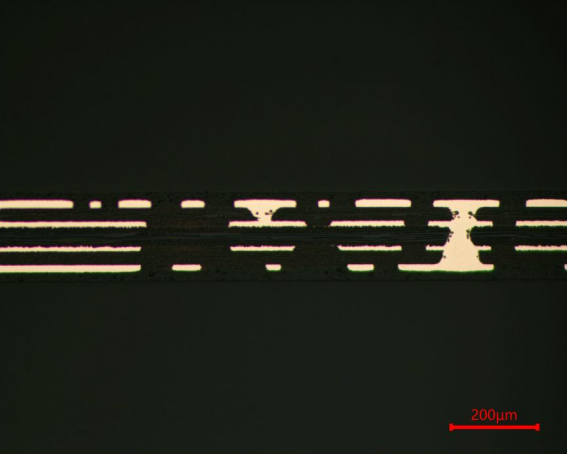

Pre efektívnu prípravu vzoriek DPS sa používa metalografický brúsny papier P400 na hrubé brúsenie a kotúč POS sa používa na jemné polohovanie brúsenia. Nasledujúca schéma je zdieľaná ako referencia:

1.Obrúste až po okraj cieľovej polohy metalografickým brúsnym papierom P400;

2. Brúste do cieľovej polohy s POS kotúčom 9μm PD-WT leštiacou suspenziou;

3.Poľština s SC-JP leštiaca handrička 3μm PD-WT leštiaca suspenzia;

4.Poľština s ET-JP leštiaca handrička 1 μm Leštiaca suspenzia PD-WT ;

5.Vykonajte konečné leštenie s ZN-ZP leštiaca handrička SO-A439 50nm leštiaca suspenzia oxidu kremičitého .
