Ako sa elektronické produkty naďalej vyvíjajú smerom k miniaturizácii a integrácii s vysokou hustotou, obaly s guľovou mriežkou (BGA) sa stali hlavnou formou balenia pre zariadenia, ako sú smartfóny a letecké systémy, vďaka svojej schopnosti dosiahnuť vysokú hustotu pripojení I/O pinov. Hoci spájkované spoje medzi BGA a doskami plošných spojov (PCB) majú malú veľkosť (s priemermi typicky v rozmedzí od 0,3 do 0,8 mm), sú to kľúčové uzly, ktoré udržujú vedenie elektrického signálu a stabilitu mechanickej štruktúry. Ich kvalita priamo určuje dlhodobú spoľahlivosť elektronických zariadení. Preto sa analýza rezania PCBA stala základnou metódou na kontrolu kvality spájkovaného spoja BGA.

Táto analýza sa zameriava na zistenie nasledujúcich troch typov ukazovateľov:

Vrstva IMC: Vo všeobecnosti je hrúbka 2-5 μm. Príliš hrubá vrstva môže spôsobiť tepelné cyklické trhliny a nesúvislá vrstva môže mať riziko odlúpnutia;

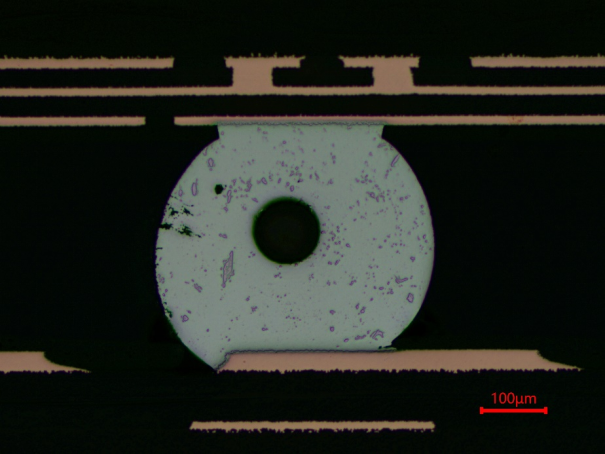

Prázdne miesta v spájkovacom spoji: spôsobené nedostatočným odparovaním taviva s podielom vyšším ako 15% znížia tepelnú vodivosť a nosnosť alebo spôsobia prerušenie signálu;
Trhliny na rozhraní: Spustené tepelným/mechanickým namáhaním prerušia prúd a sú dôležitou príčinou zamrznutia zariadenia a smrteľných porúch.

Analýza rezu PCBA dokáže presne vysledovať kvalitu spájkovaných spojov a používa sa nielen na skríning hromadnej výroby, ale aj na pomoc pri lokalizácii porúch, pričom slúži ako základná podpora na zabezpečenie funkčnosti a integrity elektronických zariadení.

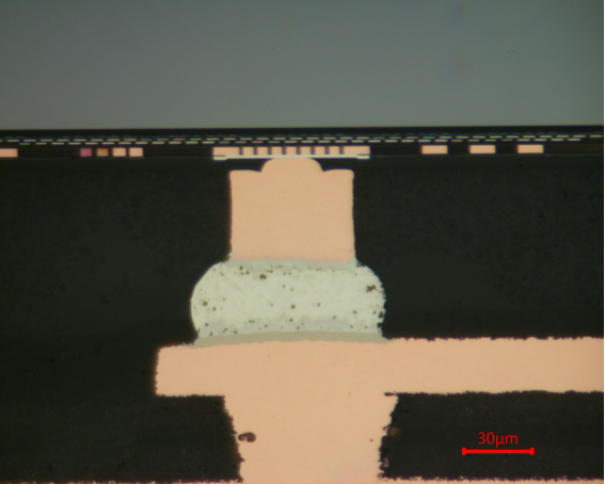

Tu je príklad plánu prípravy vzorky BGA pre spájkovaný spoj s veľkosťou približne 80 μm. Pre referenciu si pozrite nasledujúci plán:

1️⃣ : Použite metalografický brúsny papier P1200 na vyleštenie na hranu cieľovej polohy

2️⃣ : Na vyleštenie do cieľovej polohy použite metalografický brúsny papier P2000

3️⃣ : Použite SC-JP leštiaca handrička a 3 μm diamantová leštiaca kvapalina na leštenie.

4️⃣ : Použite ET-JP leštiaca handrička a 1 μm diamantová leštiaca kvapalina na leštenie.

5️⃣ : Použite ZN-ZP leštiaca handrička a SO-A439 50-nanometrová leštiaca kvapalina na báze oxidu kremičitého na konečné leštenie.
