Príprava vzorky na pokovovanie PCB paládiom a zlatom

02-06-2026

ENEPIG (Electroless Nickel-Palladium-Gold) predstavuje dominantnú povrchovú úpravu pre vysokovýkonné PCB. Skonštruovaný s kompaktným, rovnomerným trojvrstvovým povlakom Ni-Pd-Au, vyznačuje sa vynikajúcou odolnosťou voči oxidácii a korózii a nízkym kontaktným odporom.

Odstraňuje problémy s čiernymi podložkami z konvenčného ponorného zlata a zároveň podporuje spájkovanie a spájanie drôtov pre komplexnú elektronickú montáž.

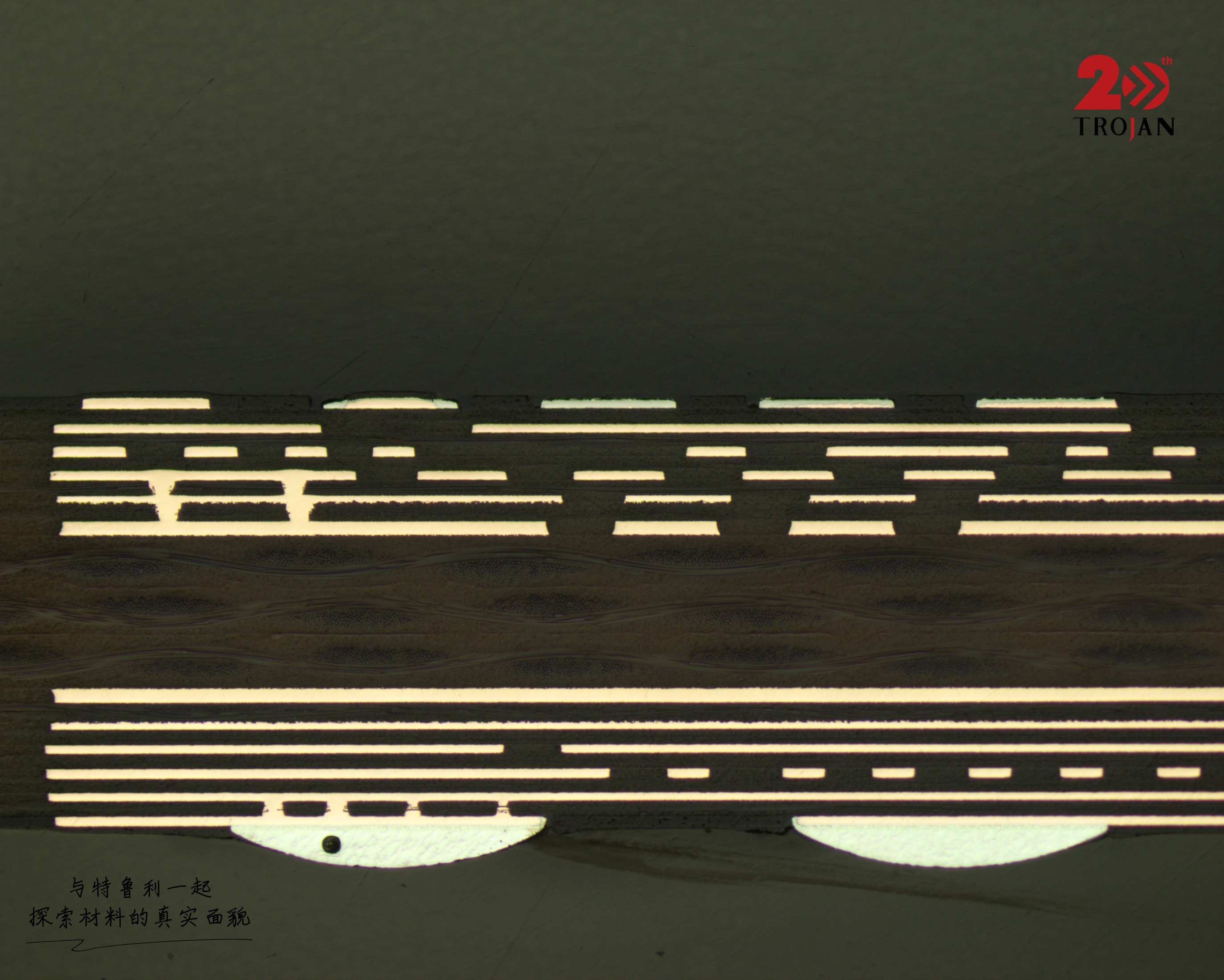

Obrázok 1: Metalografický pohľad v reze na štruktúru vrstvy DPS

Kľúčové aplikácie

Substráty na balenie polovodičov: ideálne na spájanie Cu/Au drôtov
Automobilová ECU a radar vozidla: protinárazová a odolná voči širokým teplotám / znečisteniu olejom
Presné lekárske vybavenie a letecké PCB: stabilný v extrémnych pracovných podmienkach
5G základňové stanice, vysokofrekvenčné komponenty a dosky s obvodmi HDI: adopcia veľkého množstva

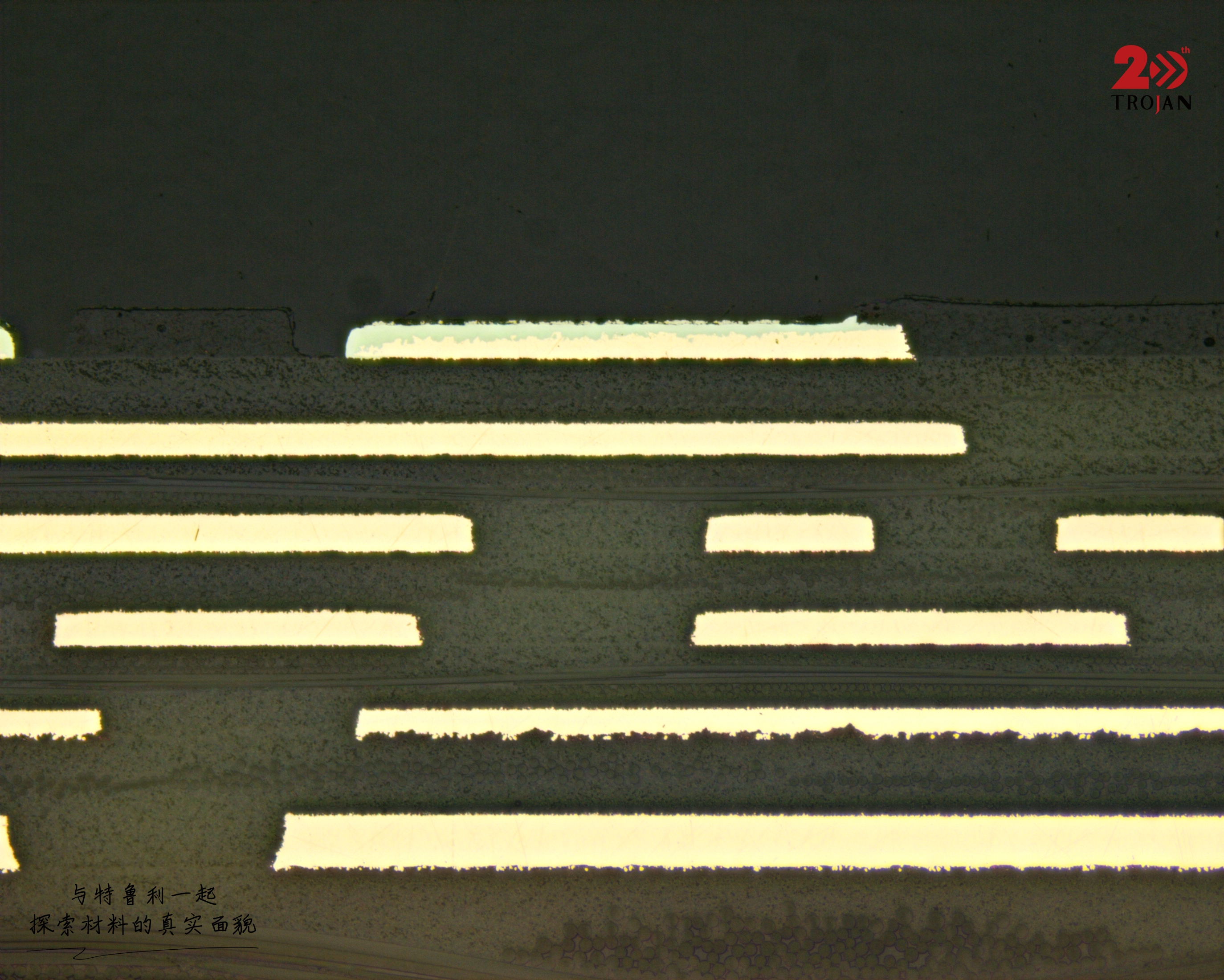

Obrázok 2: Mikroskopická kontrola kvality kontinuálneho pokovovania

Vďaka vynikajúcej odolnosti a procesnej kompatibilite je ENEPIG životne dôležitá povrchová úprava pre spoľahlivé a presné prepojenie na prémiovej elektronike.

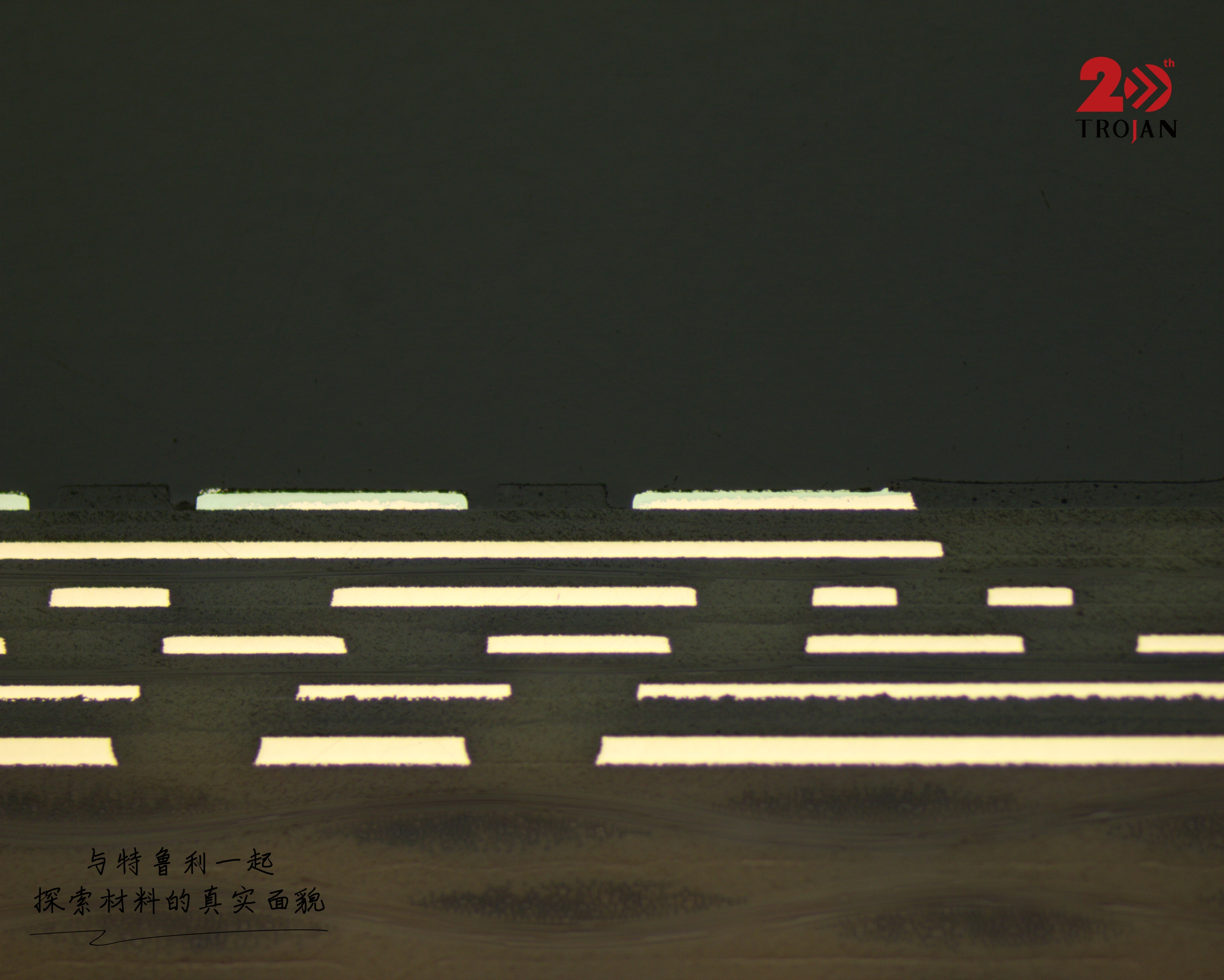

Obrázok 3: Viacvrstvové zarovnanie a analýza rozhrania

Parametre prípravy metalografických vzoriek pre ENEPIG PCB

Brúsenie: MET-SP P400~P4000
Jemné leštenie: SC handrička 1μm PD-WT
Konečné leštenie: ZN plátno 50nm SO-439

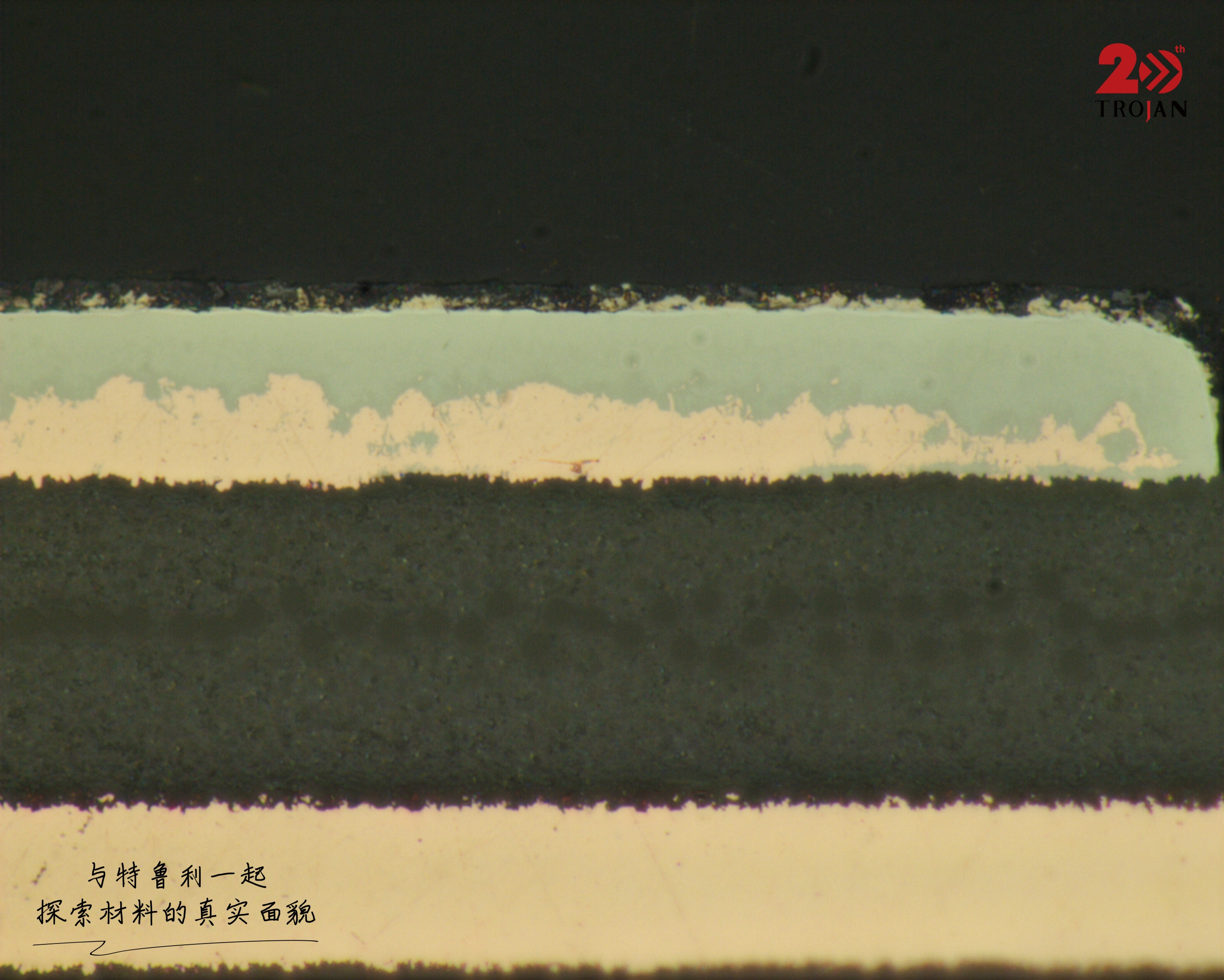

Obrázok 4: Detailný pohľad na rozhranie ENEPIG povlaku vo vysokom zväčšení
