Mikroštrukturálna štúdia zliatiny horčíka AZ31 namontovaného na studenom- Trojan (Suzhou) material technology Co., Ltd.

Mikroštrukturálna štúdia zliatiny horčíka AZ31 namontovaného na studenom

20-05-2025

Zliatina horčíka AZ31 je typická deformovaná zliatina horčíka. S horčík ako matrica poskytuje zliatine základnú charakteristiku nízkej hustoty, čo dáva zliatine horčíka AZ31 významnú výhodu v ľahkých aplikáciách. Vďaka svojej vysokej ťažnosti, vysokej tepelnej vodivosti a dobrej vlastnosti elektromagnetického tienenia sa široko používa v štrukturálnych komponentoch letectva, automobilových častí, elektronických výrobkov a iných polí.

Teraz sú tenké platne zliatiny horčíka AZ (AL%: 2,5-3,5, Zn%: 0,6-1,4, Mn%: 0,2-1,0 a zostávajúce mg) leštené a vzorkované.

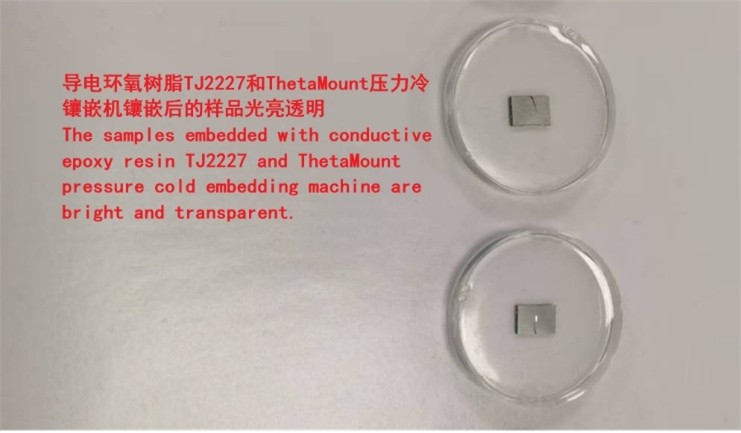

Vzorka bola nakrájaná na malé kúsky a priamo vložená s vodivou epoxidovou živicou TJ2227 a tlakom tlaku pre následné pozorovanie SEM. Potom sa vzorka pripraví na brúsnom a leštnom stroji s dvojitým diskom Alpha208. Konkrétne kroky sú nasledujúce:

1. Na brúsenie povrchu pomocou brúsneho papiera kremíkového karbidu P800/P1200/P2000, aby sa zabránilo pripevneniu, mal by sa na povrch brúsneho papiera nanášať vosk. Mlete s malú hodnotu sily a po každom prihrávke opláchnite alkoholom.
2. Hrubé leštenie sa uskutočňuje pomocou leštiaceho handričky YS a 3-mikrónového leštiaceho zavesenia bez vody bez vody.
3. Jemné leštenie sa vykonáva pomocou leštiaceho handričky ET a leštiaceho zavesenia s hlinitou bez vody bez vody.

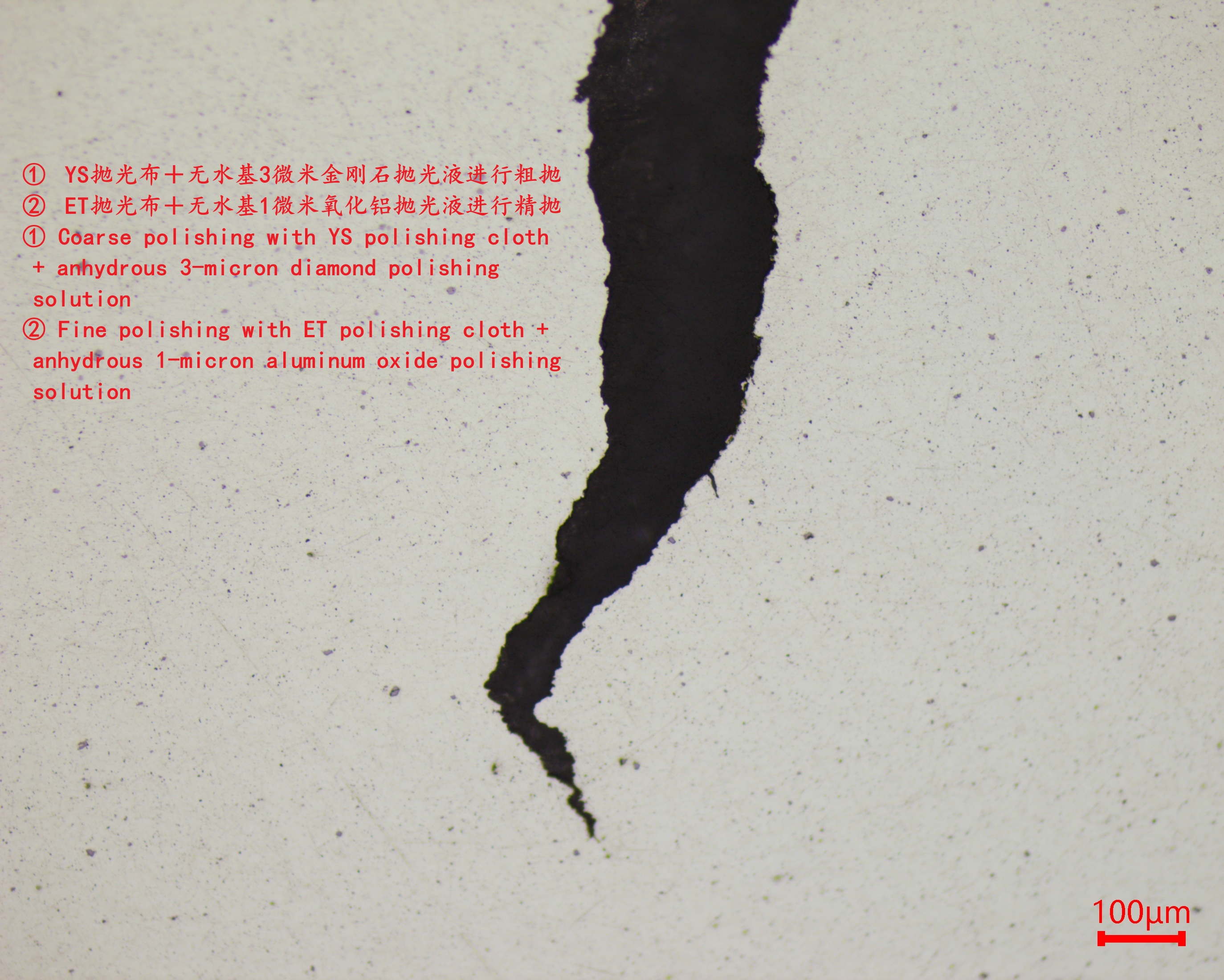

Pozorovaný pomocou metalografického mikroskopu MN80 bol povrch leštenej vzorky hladký a smer trhliny bol zreteľne viditeľný. Čierna granulárna fáza bola fázou tvrdého posilňovania. Špecifické zloženie je potrebné stále analyzovať následným sem.
