Postup prípravy metalografických vzoriek pre nitridované spojovacie prvky- Trojan (Suzhou) material technology Co., Ltd.

Vysokopevnostné spojovacie prvky využívajú integrovaný výrobný proces: kalenie a temperovanie základná liečba plus nitridovanie spevnenie povrchu. Nízkoteplotná nitridácia vytvára na povrchoch závitov hustú bielu nitridovanú vrstvu s minimálnym skreslením tepelným spracovaním, čím je plne zabezpečená rozmerová presnosť závitov.

Úloha metalografického testovania

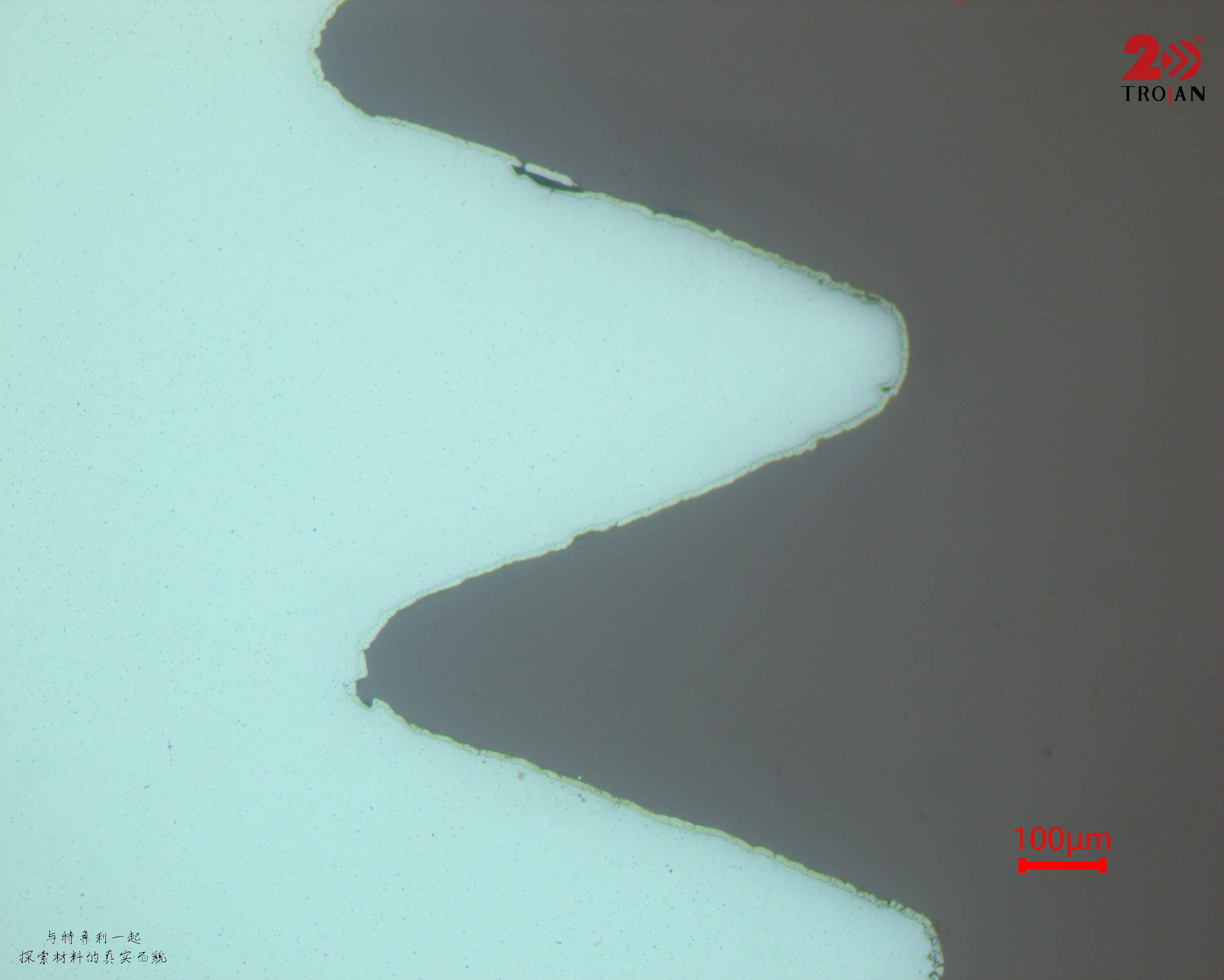

Metallographic analysis of nitrided threads

Metalografické testovanie funguje ako základné opatrenie kontroly kvality v rámci celého pracovného postupu výroby spojovacích materiálov. Umožňuje presné meranie hĺbky nitridovaného puzdra, overenie neporušených vrstiev zmesi a detekciu chýb tepelného spracovania vrátane pórovitosť a denitrifikácia .

Parametre procesu je možné optimalizovať pomocou metalografickej mikroštruktúrnej analýzy, čím sa výrazne zlepší odolnosť skrutiek proti opotrebovaniu a odolnosť proti zadieraniu. Toto riešenie vyhovuje pracovným podmienkam, ako sú automobilové podvozky a všeobecné stavebné stroje, a zabezpečuje dlhodobú stabilnú prevádzku štandardných vysokopevnostných spojovacích prvkov.

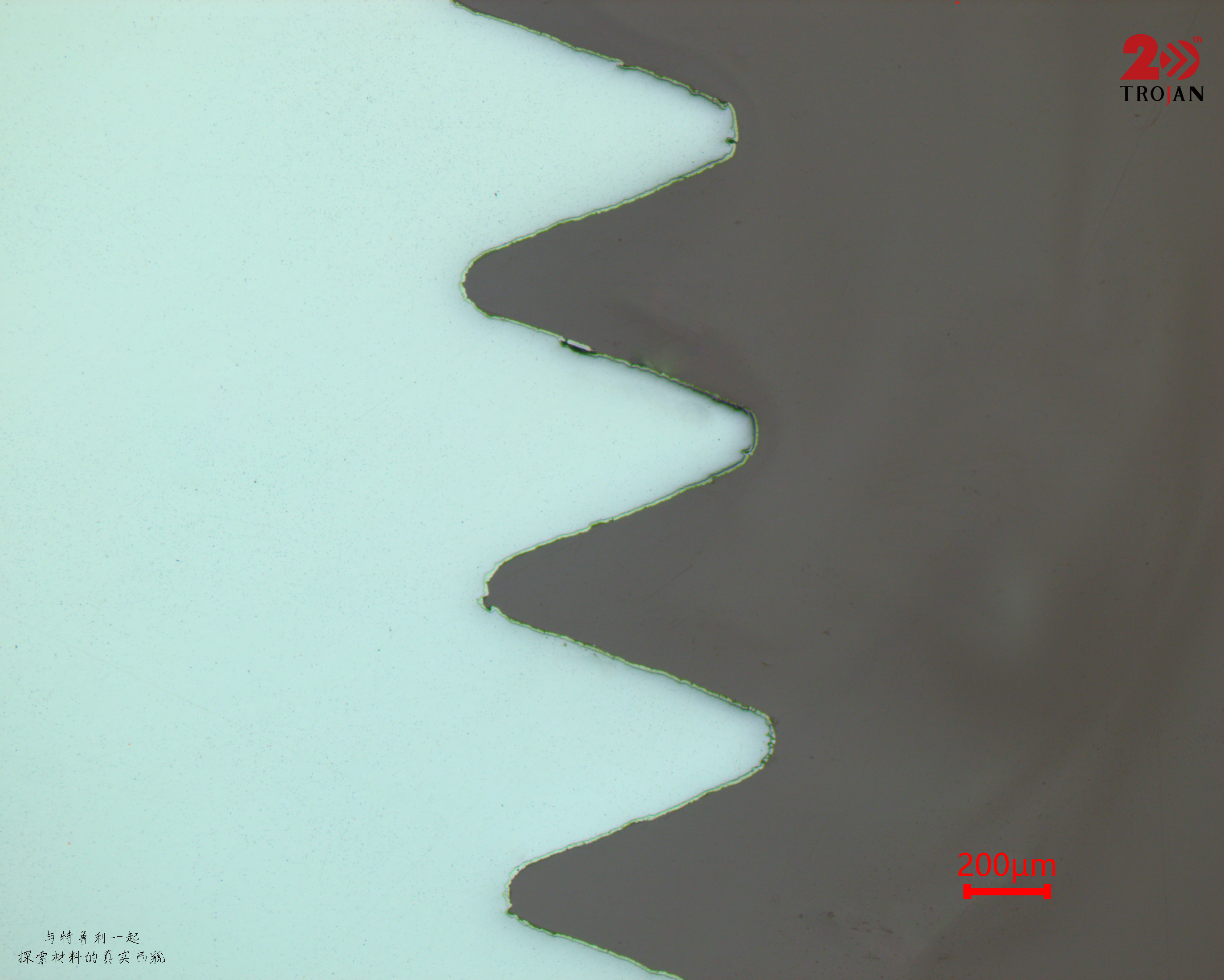

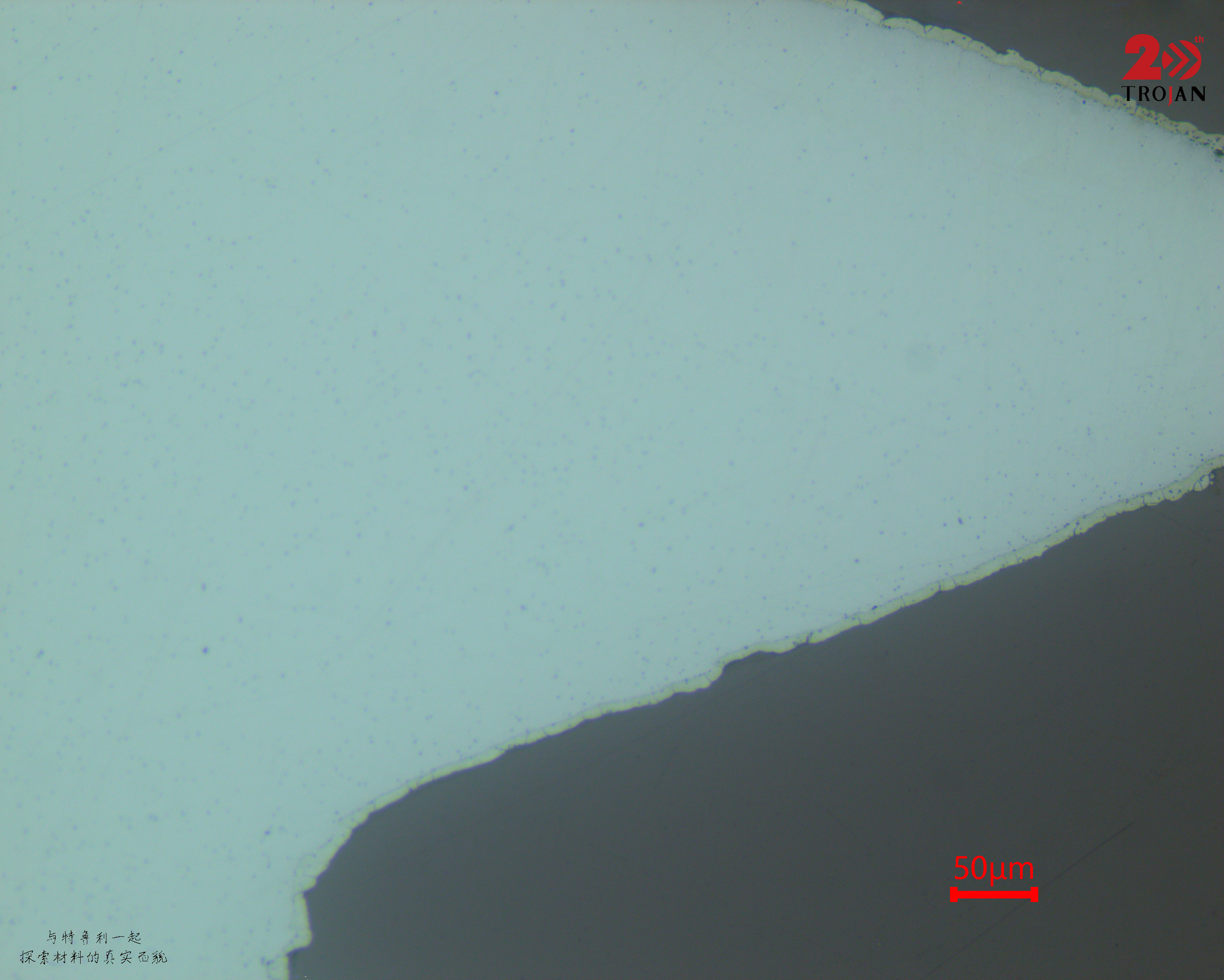

Výrobný pracovný postup a ukážka mikrosnímkov

Štandardné prípravné kroky

Hrubé brúsenie: MET-SP P400
Stredné brúsenie: MET-SP P800
Jemné brúsenie: MET-SP P2000
Leštenie: ET-JP 3μm PD-WT

Prehľad prípravy

Etapa	Spotrebný materiál	Účel
Hrubé brúsenie	MET-SP P400	Vyrovnanie povrchu
Stredné brúsenie	MET-SP P800	Zjemnenie škrabancov
Jemné brúsenie	MET-SP P2000	Odstránenie poškodenia
Leštenie	3μm PD-WT	Zrkadlový povrch
