Puzdro na prípravu metalografickej vzorky: Alumina Ceramics- Trojan (Suzhou) material technology Co., Ltd.

Keramika z oxidu hlinitého má vynikajúce vlastnosti vrátane vysokej tvrdosti, vynikajúcej odolnosti proti opotrebovaniu, odolnosti proti korózii a vynikajúcej izolácie. Ako široko používaná konštrukčná a funkčná keramika sa používa v elektronických izolačných častiach, presných súčiastkach odolných voči opotrebovaniu, vysokoteplotnom tienení, letectve a metalurgii. Ich mikroštruktúra priamo riadi výkon a životnosť hotových výrobkov.

Mikroštruktúra a kontrola kvality

Metalografické vyšetrenie umožňuje jasné pozorovanie veľkosti zŕn, morfológie hraníc zŕn, distribúcie pórov, mikrotrhlín a defektov nečistôt na presné posúdenie kvality spekania a homogenity mikroštruktúry. Metalografické údaje pomáhajú optimalizovať parametre spekania a predchádzať poruchám produktu, ako je praskanie, odieranie a rozpad izolácie. Je to základný technický základ pre kontrolu kvality hromadnej výroby, zlepšenie výkonu a analýzu porúch hliníkovej keramiky.

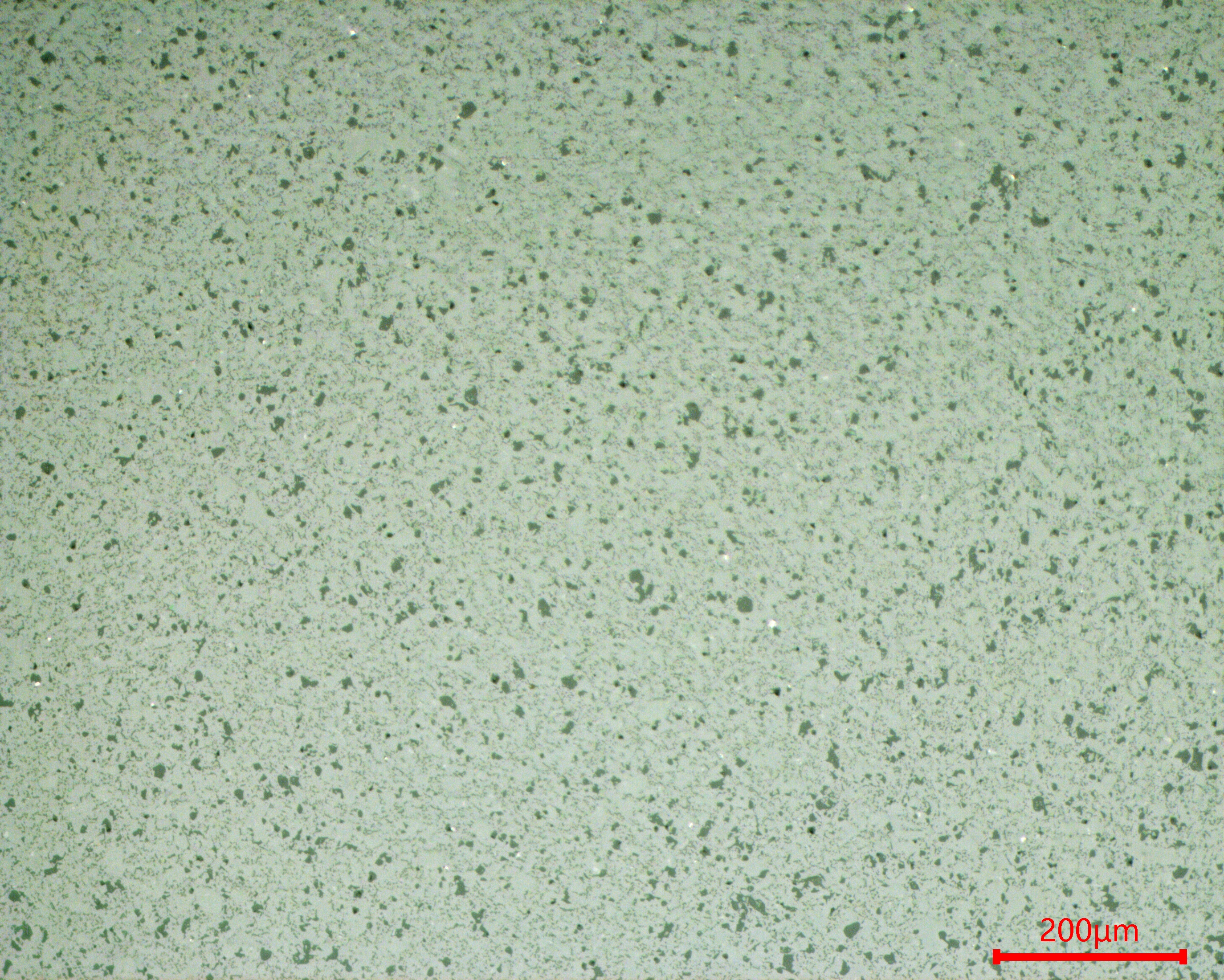

Alumina ceramic microstructure overview at 200um scale — Pozorovanie mikroštruktúry v mierke 200 μm

Brúsny a leštiaci mechanizmus

Keramika z oxidu hlinitého sa vyznačuje vysokou tvrdosťou a krehkosťou, vďaka čomu je bežný brúsny papier na brúsenie neúčinný. Diamantové brúsne kotúče viazané živicou sa používajú na hrubé brúsenie, po ktorom nasleduje jemné brúsenie pomocou kotúča POH a 9 μm diamantovej suspenzie. Živicové brúsne kotúče poskytujú odpruženie počas spracovania, zabraňujú vážnym pozdĺžnym trhlinám a umožňujú efektívnu prípravu keramických vzoriek z oxidu hlinitého.

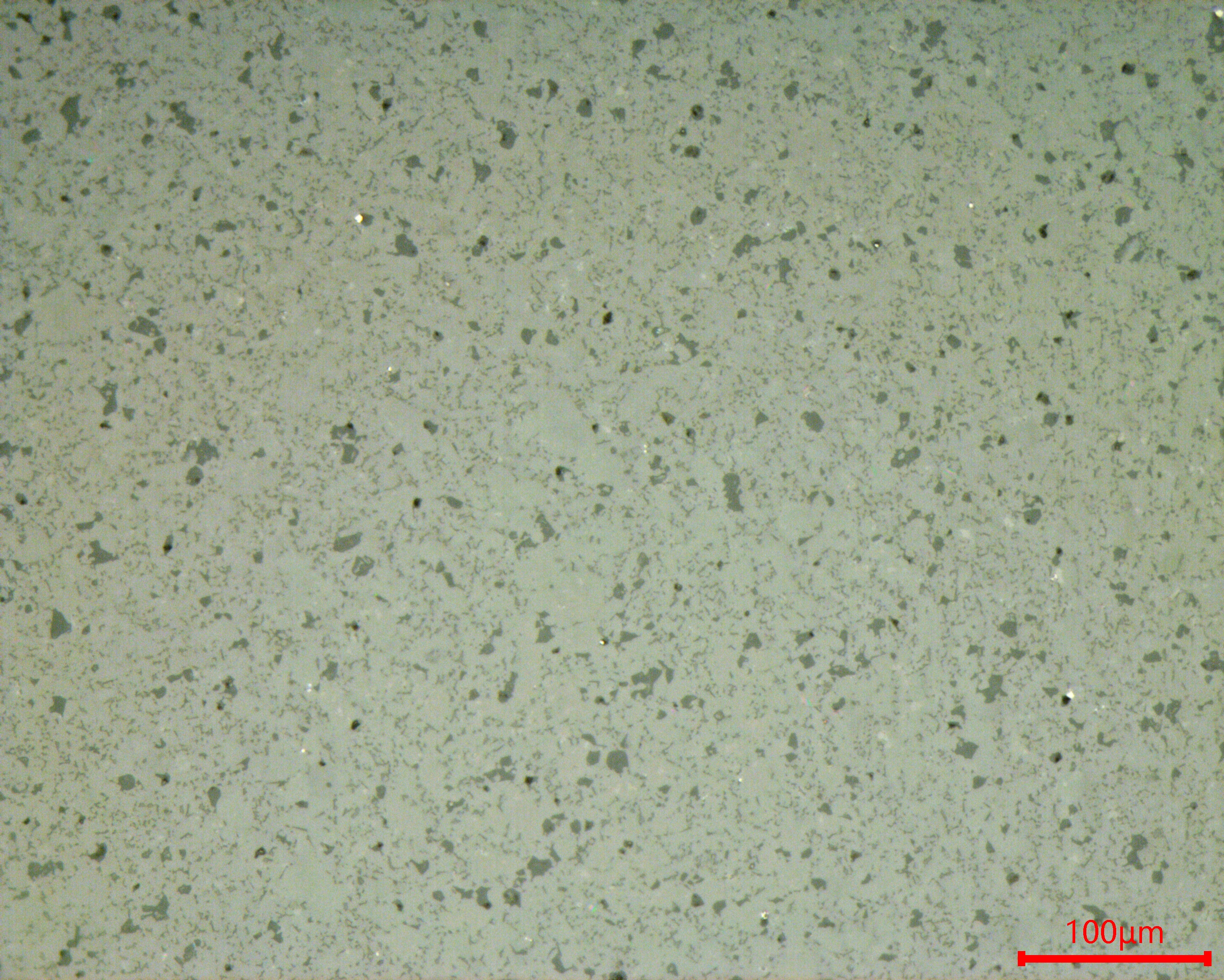

Alumina ceramic fine grinding surface at 100um scale — Stav jemného brúsenia v mierke 100 μm

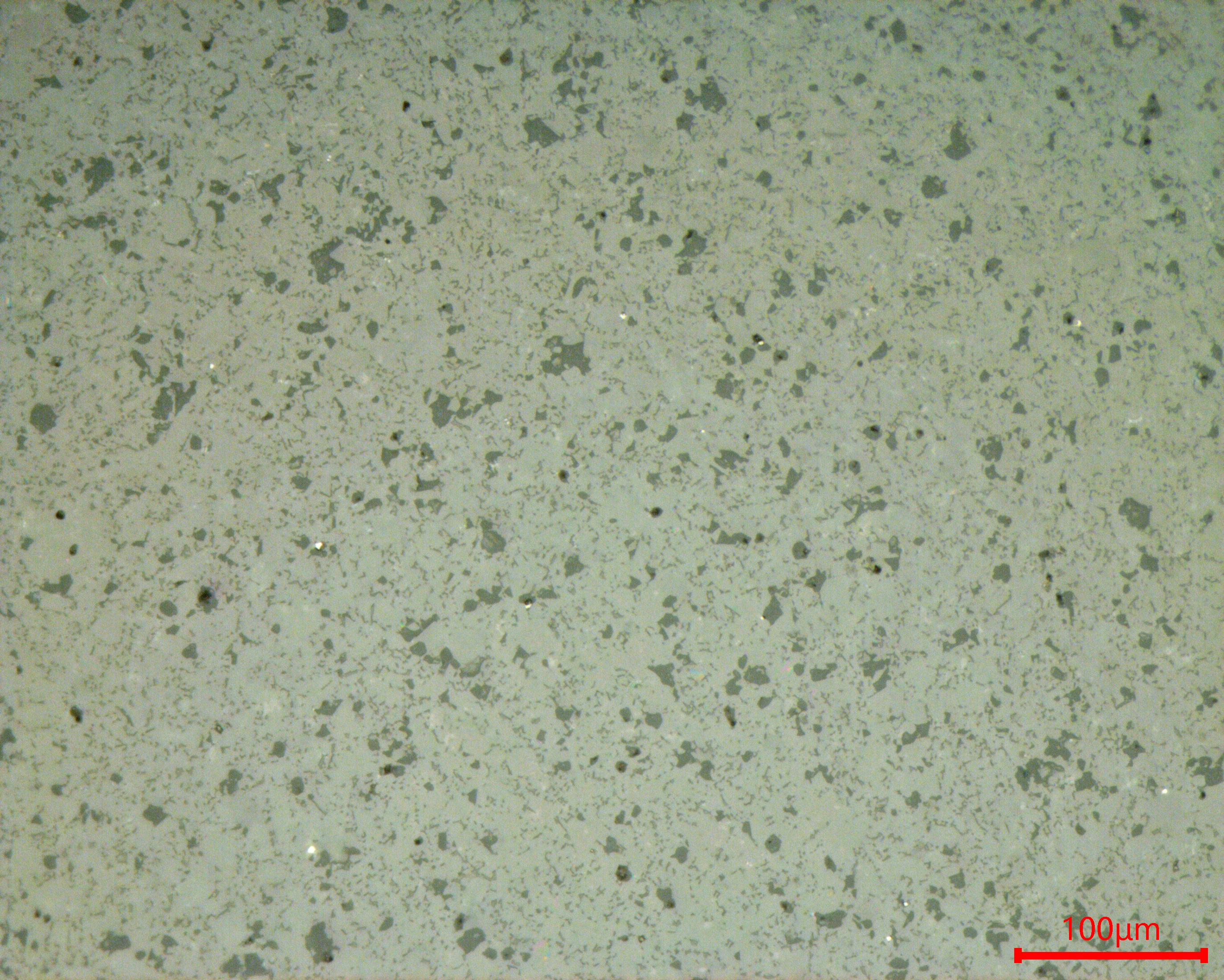

Alumina ceramic detail view at 100um scale — Kontrola homogenity povrchu v mierke 100 μm

Postup prípravy

Zdieľame metalografická príprava postup pre vzorky sintrovaného oxidu hlinitého nižšie pre vašu referenciu:

Hrubé brúsenie a planarizácia : Diamantový brúsny kotúč zo živice P400DiaRe
Jemné brúsenie : POH disk 9 μm PD-WT suspenzia
Hrubé leštenie : Disk GF-JP 3 μm suspenzia PD-WT
Konečné leštenie : ZN diskový záves SO-T401

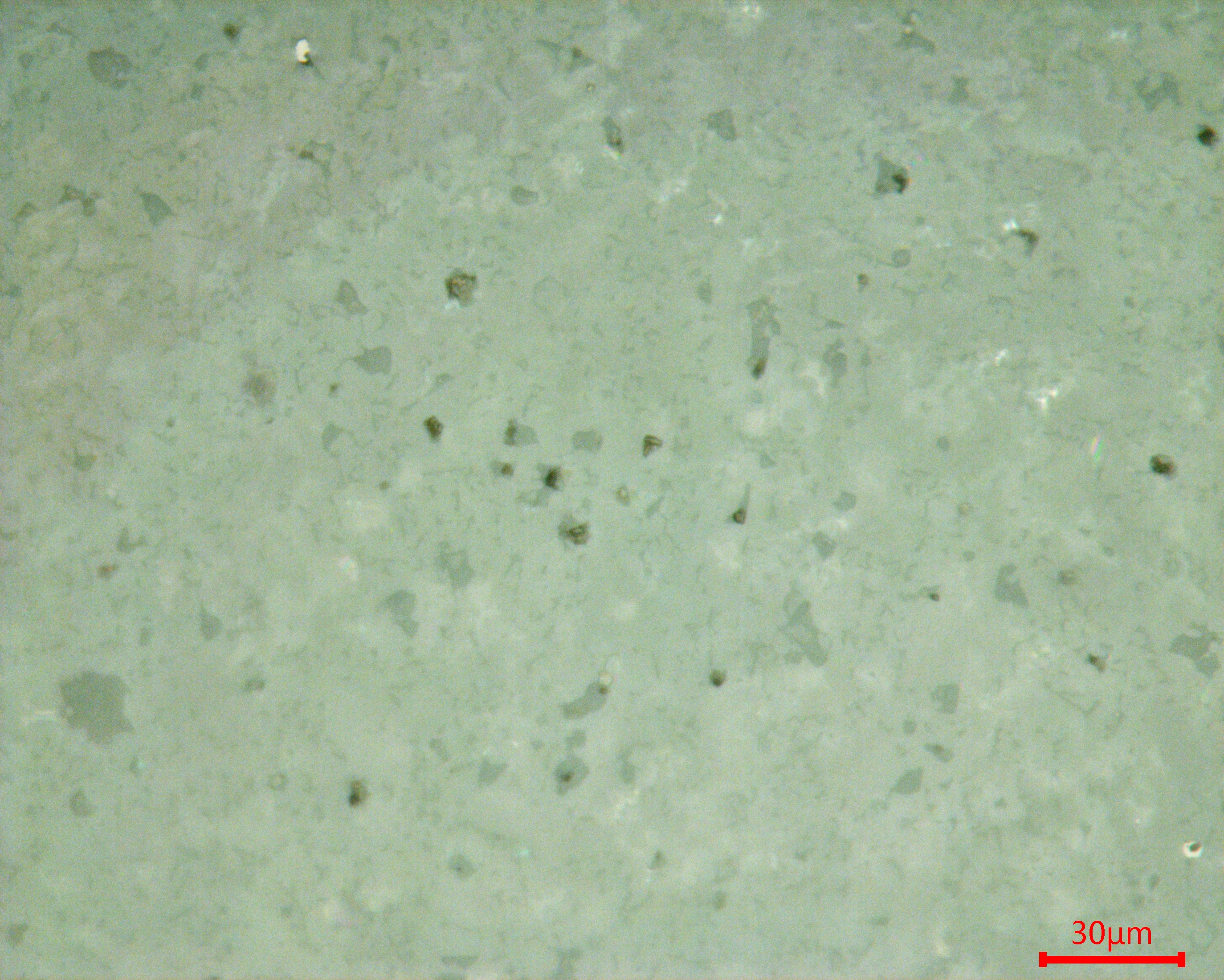

Alumina ceramic final polished microstructure at 30um scale — Konečný pohľad na leštenú štruktúru v mierke 30 μm

Značky a metadáta

#Trójsky kôň #Trójsky kôňmetallography #Metalografia #Príprava vzorky #AluminaCeramics #StructuralCeramics #Testovanie materiálu #Analýza zlyhania #CeramicResearch
