Metalografická príprava vzoriek rezistorov SMD

28-01-2026

Ako základný pasívny komponent v modernom elektronickom priemysle sú rezistory SMD (odpory pre povrchovú montáž) „neviditeľnými pracantmi“ s najvyšším využitím v elektronických zariadeniach. Vďaka bezolovnatému dizajnu sa priamo montujú na dosky plošných spojov pomocou technológie povrchovej montáže (SMT). Skonštruované s keramickým substrátom z oxidu hlinitého, spárované s glazúrou z kovu a skla alebo s vákuovo naprašovanými zliatinovými rezistorovými filmami, sú vyrábané pomocou presných procesov.

Kľúčové výhody tohto komponentu: Kompaktná veľkosť pre balenie s vysokou hustotou, odolnosť voči vysokým teplotám a vlhkosti, nízky teplotný koeficient a presnosť až ±0,01%. Široko používané v spotrebnej elektronike, základňových staniciach 5G, automobilovej elektronike a iných oblastiach, ticho vykonávajú kritické funkcie, ako je obmedzenie prúdu a rozdelenie napätia.

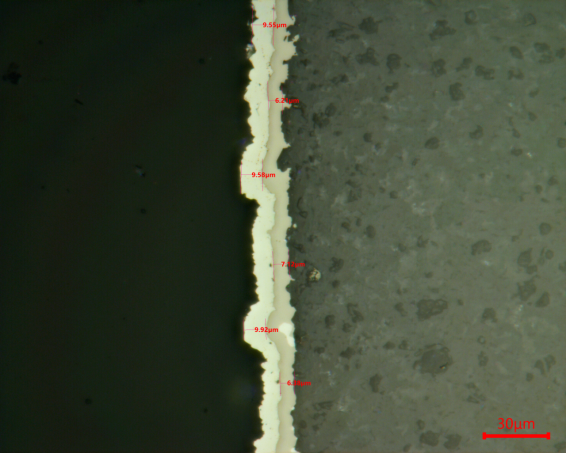

Štrukturálna morfológia a rozmerové špecifikácie galvanicky pokovených vrstiev niklu a cínu na oboch koncoch priamo určujú dlhodobú prevádzkovú stabilitu súčiastky. Aby sme jasne odhalili prierezovú mikroštruktúru týchto dvoch vrstiev, tu je odkaz na proces metalografickej prípravy rezistorov SMD:

1️⃣ Brúste až po okraj cieľovej pozície pomocou diamantového brúsneho kotúča P400 spájaného živicou;

2️⃣ Jemné brúsenie do cieľovej polohy POS brúsnym kotúčom 9μm PD-WT polykryštalický diamant;

3️⃣ Hrubé leštenie leštiacou handričkou SC-JP 3μm PD-WT leštiacou kašou;

4️⃣ Finálne leštenie s ZN-ZP leštiaca handrička SO-T439 50nm leštiaci roztok.
