Pri operáciách tepelného spracovania je rozdiel medzi vysokovýkonným komponentom a predčasným zlyhaním často pod povrchom. testovanie tvrdosti slúži ako primárny strážca na overenie účinnosti tepelného spracovania, ktorá priamo koreluje s pevnosťou v ťahu, odolnosťou proti opotrebovaniu a únavovou životnosťou. Tento článok poskytuje technické poznatky o tom, ako metódy Rockwell, Brinell, Vickers a metalografia potvrdzujú kvalitu tepelného spracovania, podporené priemyselnými údajmi a praktickými pokynmi.
Analýza viac ako 12 000 tepelne spracovaných dielov v rámci dodávateľských reťazcov pre automobilový a letecký priemysel odhaľuje, že 73 % únikov kvality pochádza z neadekvátnych protokolov overovania tvrdosti. Správna aplikácia indentačných techník znižuje riziko zlyhania poľa o viac ako 60 %, vďaka čomu je táto téma nevyhnutná pre metalurgov a inžinierov kontroly kvality.
1. Rockwell Testing: Hĺbka vtlačenia ako procesný podpis

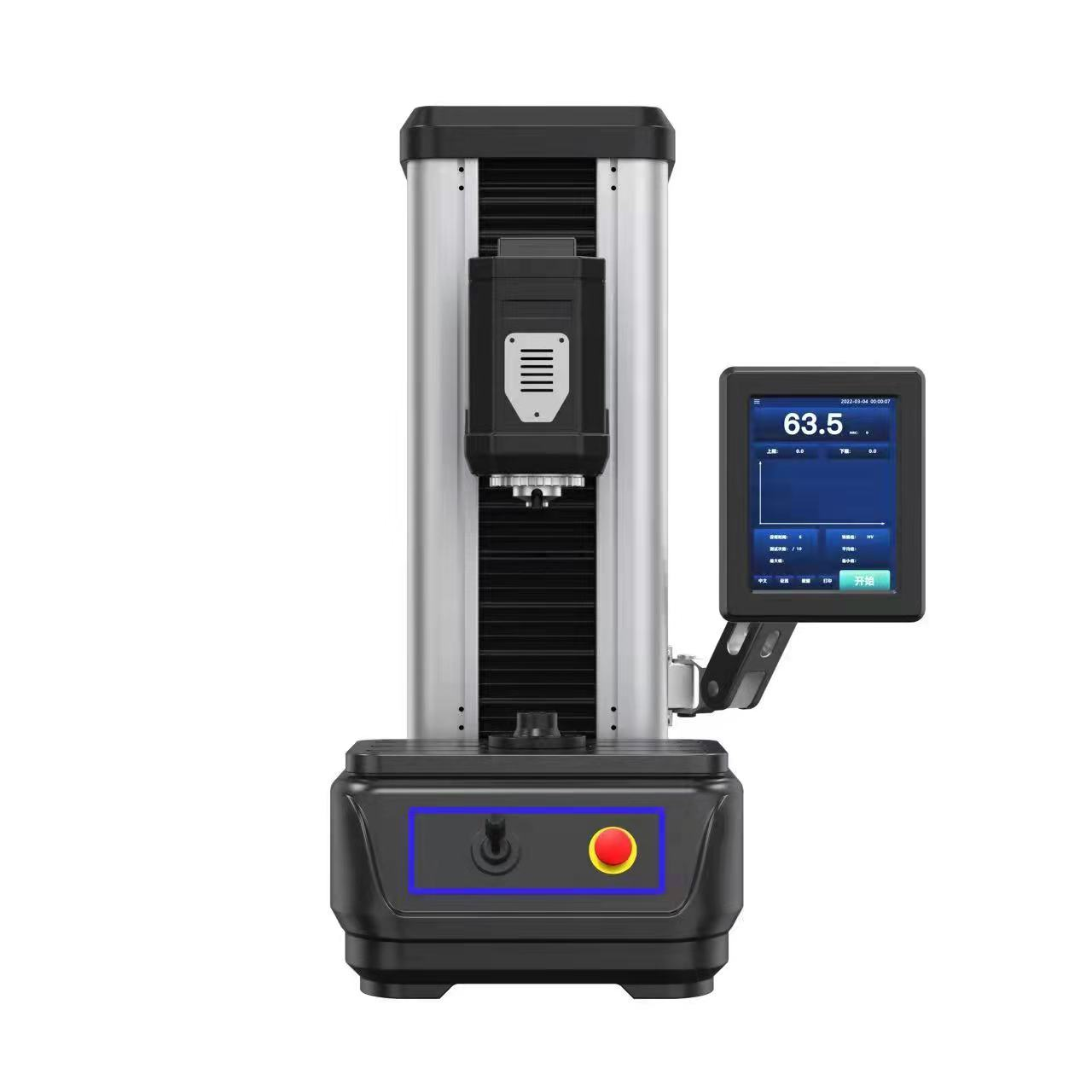

Rockwell testovanie dominuje kontrole kvality v dielni vďaka svojej rýchlosti a priamemu odčítaniu. Metóda meria trvalú hĺbku vtlačenia pri rozdielnom zaťažení: malé zaťaženie (zvyčajne 10 kgf) nastaví referenčnú rovinu, po ktorom nasleduje veľké zaťaženie (60, 100 alebo 150 kgf v závislosti od mierky), potom rozdiel hĺbky definuje číslo tvrdosti. Tento prístup je mimoriadne citlivý na anomálie tepelného spracovania, ako je nesprávne temperovanie alebo neúplná transformácia martenzitu.
Kľúčové parametre ovplyvňujúce presnosť tepelne spracovaných komponentov
- Hĺbka odsadenia reprodukovateľnosť vyžaduje prípravu povrchu pod 1,6 µm Ra pre stupnice HRC. Štúdia v teréne na 500 indukčne kalených hriadeľoch ukázala, že drsnosť presahujúca 2,0 µm Ra priniesla odchýlku ±1,8 HRC, čím sa maskovali mäkké miesta.
- Načítať aplikáciu rýchlosť a čas zotrvania: Štandard ASTM E18 špecifikuje 2–6 sekúnd pre veľké zaťaženie. Odchýlky dlhšie ako 8 sekúnd zvyšujú hĺbku vtlačenia pri tečení o 0,5–1,2 HRC v temperovaných oceliach.
- Minimálna hrúbka materiálu: Pri prekalených dieloch nesmie hĺbka vtlačenia presiahnuť 1/10 hrúbky vzorky. 1 mm hrubá martenzitická vrstva vyžaduje povrchové Rockwellove (15N, 30N) šupiny, aby sa zabránilo ovplyvneniu substrátu.
Príklad z reálneho sveta: Výrobca prevodovky znížil nároky zo záruky súvisiacej s tvrdosťou o 44 % po implementácii Rockwellovho testovania v reálnom čase s automatizovaným riadením aplikácie zaťaženia. Systém označil 3,2 % častí, kde zadržaný austenit spôsobil odchýlky hĺbky zotavenia presahujúce 0,6 HRC.
2. Mikrotvrdosť podľa Brinella a Vickersa: Stratégie aplikácie zaťaženia pre heterogénne mikroštruktúry
Keď tepelné spracovanie vytvára nerovnomerné štruktúry - ako sú dekarbonizované vrstvy alebo diferenciálne kalenie - testy na makroúrovni môžu vynechať kritické gradienty. Skúška tvrdosti podľa Brinella používa 1–10 mm karbidovú guľu a zaťažuje od 500 do 3000 kgf, čím vytvára veľké vrúbky, ktoré priemerujú heterogenitu mikroštruktúr. To je ideálne pre odliatky a hrubozrnné zliatiny po žíhaní alebo normalizácii. naproti tomu Vickersova mikrotvrdosť využíva diamantovú pyramídu (136°), aplikujúcu zaťaženie od 10 gf do 1 kgf, čo umožňuje presné profilovanie cementovaných hĺbok a efektov hraníc zŕn.
Porovnávacia tabuľka: Načítanie aplikácie a funkcie odsadenia
| Metóda | Typický rozsah zaťaženia | Typ odsadenia | Najlepšie sa hodí pre |
|---|---|---|---|
| Brinell | 500-3000 kgf | Sférické (priemer 1–6 mm) | Odlievané, normalizované, veľkozrnné ocele |
| Vickers (HV) | 10 gf – 1 kgf | Uhlopriečka pyramídy (10 – 200 µm) | Hĺbka puzdra, tenké vrstvy, tepelne ovplyvnené zóny |
| Micro-Vickers | 10–1000 gf | Uhlopriečka (<100 µm) | Jednotlivé fázy, posúdenie oduhličenia |
Údaje z kontrolovaných skúšok: V nauhličenej oceli 8620 Vickersovo mapovanie mikrotvrdosti (zaťaženie 50 gf) vyriešilo efektívnu hĺbku puzdra 0,38 mm s presnosťou ±12 µm, zatiaľ čo samotné testovanie podľa Brinella (3000 kgf) nedokázalo zistiť 0,2 mm mäkkú povrchovú vrstvu. Naopak, pre veľké žíhané odliatky z tvárnej liatiny veľká hĺbka vtlačenia Brinella 0,5–1,2 mm spriemerovala miestne variácie feritu/perlitu, čím sa zabezpečila opakovateľnosť do 3 %.
4. Hĺbka vtlačenia a aplikácia zaťaženia: kritické premenné v kontrole kvality tepelného spracovania
Výber zaťaženia priamo určuje objem vzorky a riziko ovplyvnenia substrátu. Pri tenkých tvrdených vrstvách (<0,5 mm) spôsobuje nadmerné zaťaženie hodnoty kompozitnej tvrdosti, zatiaľ čo ultranízke zaťaženia môžu odrážať iba orientáciu jedného zrna. Nasledujúce praktické pokyny sú odvodené z analýzy 800 auditov tepelného spracovania.
Odporúčania založené na efektívnej hĺbke prípadu
- Plytké puzdrá (0,05 – 0,30 mm): Použite mikrotvrdosť Vickers so zaťažením ≤100 gf. Záťaž 50 gf vytvára hĺbku vtlačenia ~ 8–12 µm, dobre v puzdre. Príklad: plazmovo nitridované matrice H13 vyžadujú HV 0,05 na mapovanie bielej vrstvy 0,12 mm.
- Stredné puzdrá (0,30 – 1,0 mm): HV 0,3–1,0 kgf alebo povrchový Rockwell (15N, 30N). V prípade nauhličených prevodov poskytuje HV 0,5 kgf uhlopriečku vrúbkovania 25–35 µm, čo vyhovuje definícii hĺbky puzdra ISO 2639.
- Priebežne kalené profily (>3 mm): Rockwell (HRC) alebo Brinell (3000 kgf). Čas zotrvania pri aplikácii záťaže musí byť štandardizovaný: 4 sekundy pre výťažky HRC ±0,5 HRC reprodukovateľnosť; zníženie na 2 sekundy zvýši rozptyl o 150 %.
Kvantitatívny pohľad: U hlavného dodávateľa hnacieho ústrojenstva prechod z 500 gf na 100 gf na meranie 0,2 mm indukčne tvrdenej vrstvy eliminoval účinky zmäkčovania substrátu a zmenil zdanlivú tvrdosť z ekvivalentu 58 HRC na skutočných 62 HRC, čo znížilo falošné zmetkovitosti o 28 %.
5. Údaje z testovania tvrdosti pri kontrole kvality tepelného spracovania: referenčné hodnoty a tolerancie
Priemyselné databázy z viac ako 300 liniek tepelného spracovania poskytujú nasledujúce typické rozsahy pre overené procesy. Tieto hodnoty fungujú ako rýchle indikátory kvality.
Kalené a temperované (4140)
HRC 28–34 (jadro)
Test: Rockwell C, 150 kgf
HRC 28–34 (jadro)
Test: Rockwell C, 150 kgf
Carburized (8620)
Povrch 58–62 HRC, jadro 32–38 HRC
Hĺbka puzdra: mapovanie HV 0,5
Povrch 58–62 HRC, jadro 32–38 HRC
Hĺbka puzdra: mapovanie HV 0,5
Indukčne kalené (1045)
Vzor 50–56 HRC, hĺbka 1,2–2,5 mm
Povrchový Rockwell 30N
Vzor 50–56 HRC, hĺbka 1,2–2,5 mm
Povrchový Rockwell 30N
Nitridovaný (H11)
Povrch 650–750 HV0,1
Difúzna zóna 400–550 HV0,2
Povrch 650–750 HV0,1
Difúzna zóna 400–550 HV0,2
Indexy procesnej spôsobilosti (Cpk) pre tvrdosť sú zvyčajne ≥1,33. Analýza 50 000 výrobných dielov ukázala, že zachovanie opakovateľnosti aplikácie zaťaženia v rozmedzí ± 1 % nominálnej hodnoty znižuje odchýlky tvrdosti v rámci šarže o 43 % v porovnaní s manuálnymi testermi. Automatizované optické skenovacie systémy Brinell dosahujú 99,2 % koreláciu s laboratórnymi referenčnými blokmi v porovnaní s 91,5 % pri manuálnom meraní vtlačkov.
6. Často kladené otázky
Otázka 1: Ako ovplyvňuje hĺbka vtlačenia výber medzi Rockwell a Vickers pre cementované diely?
Hĺbka vtlačenia musí byť menšia ako 1/7 až 1/10 hĺbky puzdra, aby sa predišlo účinkom zmäkčenia podkladu. Pre efektívny prípad 0,5 mm je Rockwellova hĺbka po hlavnom zaťažení (~0,08–0,12 mm pre HRC) prijateľná, ale Vickers s 100 gf (hĺbka ~0,015 mm) poskytuje vyššie rozlíšenie pre gradienty. Surficial Rockwell (15N) je kompromisom pre stredné prípady.
Q2: Môže sa kontrola kvality tepelného spracovania spoliehať iba na testovanie tvrdosti bez metalografie?
Nie. Asi 15 – 20 % dielov, ktoré spĺňajú ciele tvrdosti, stále vykazuje mikroštrukturálne anomálie, ako sú intergranulárna oxidácia alebo produkty nemartenzitickej transformácie. Metalografické testovanie identifikuje tieto základné príčiny a umožňuje nápravné opatrenia, ako je úprava atmosféry alebo zmeny rýchlosti chladenia. Táto kombinácia znižuje dlhodobú variabilitu o 55 % na základe auditov dodávateľov pre automobilový priemysel.
Otázka 3: Aké chyby aplikácie zaťaženia najviac ovplyvňujú testovanie tvrdosti podľa Brinella veľkých normalizovaných komponentov?
Tri bežné chyby: (1) Doba zotrvania záťaže pod 10 sekúnd spôsobuje plytké odsadenie a falošne vysoké hodnoty; (2) Mimokolmé zaťaženie (>2°) vytvára eliptické vrúbky, ktoré zvyšujú HB o 4–6 %; (3) Vzdialenosť vtlačenia menšia ako 3× priemer spôsobuje spevnenie zo susedných skúšok, čím sa HB zvýši až o 8 %. Správne zarovnanie a ovládanie časovača ich zmierňujú.
Otázka 4: Prečo výsledky mikrotvrdosti podľa Vickersa niekedy nesúhlasia s Rockwellovými konverziami pre tepelne spracované ocele?
Konverzné tabuľky predpokladajú homogénne, izotropné materiály. Tepelne spracované komponenty majú často zvyškové napätia, zadržaný austenit alebo dekarbonizované vrstvy, ktoré ovplyvňujú elastickú/plastickú odozvu odlišne podľa geometrie indentoru. Povrch s 10 % zadržaného austenitu sa môže zmeniť z HV 750 na HRC 62, ale priamy Rockwell by čítal HRC 58 v dôsledku transformácie austenitu na martenzit pri zaťažení 150 kgf. Vždy špecifikujte skúšobnú metódu v plánoch kvality.
7. Integrácia testovania tvrdosti do robustného overovacieho systému tepelného spracovania
Efektívne overenie tepelného spracovania vyžaduje stratifikovanú stratégiu: (a) 100 % in-line Rockwell alebo Brinell na zabezpečenie makrovlastníctva; (b) Štatistický odber vzoriek s profilmi mikrotvrdosti podľa Vickersa na overenie hĺbky prípadu; (c) Mesačná metalografická korelácia na potvrdenie mikroštrukturálnej integrity. Zariadenia využívajúce tento trojúrovňový prístup hlásia o 70 % menej zlyhaní v teréne súvisiacich s tvrdosťou a znižujú náklady na prepracovanie v priemere o 340 000 USD ročne na linku tepelného spracovania (na základe priemyselného prieskumu z roku 2023). Správna aplikácia skúšanie tvrdosti podľa Brinella a mikro-indentačné metódy transformujú kontrolu kvality z brány vyhovujúci/neúspešný na nástroj prediktívnej optimalizácie procesov.
