Príprava a analýza mikroštruktúry metalografických vzoriek zinkovej trosky v galvanizácii hrnca- Trojan (Suzhou) material technology Co., Ltd.

Príprava a analýza mikroštruktúry metalografických vzoriek zinkovej trosky v galvanizácii hrnca

07-04-2025

Galvanizácia sa vzťahuje na technológiu povrchovej úpravy, ktorá usadzuje vrstvu zinku na povrchu kovov, zliatin alebo iných materiálov, aby sa dosiahli estetické a protiúčelové účinky.

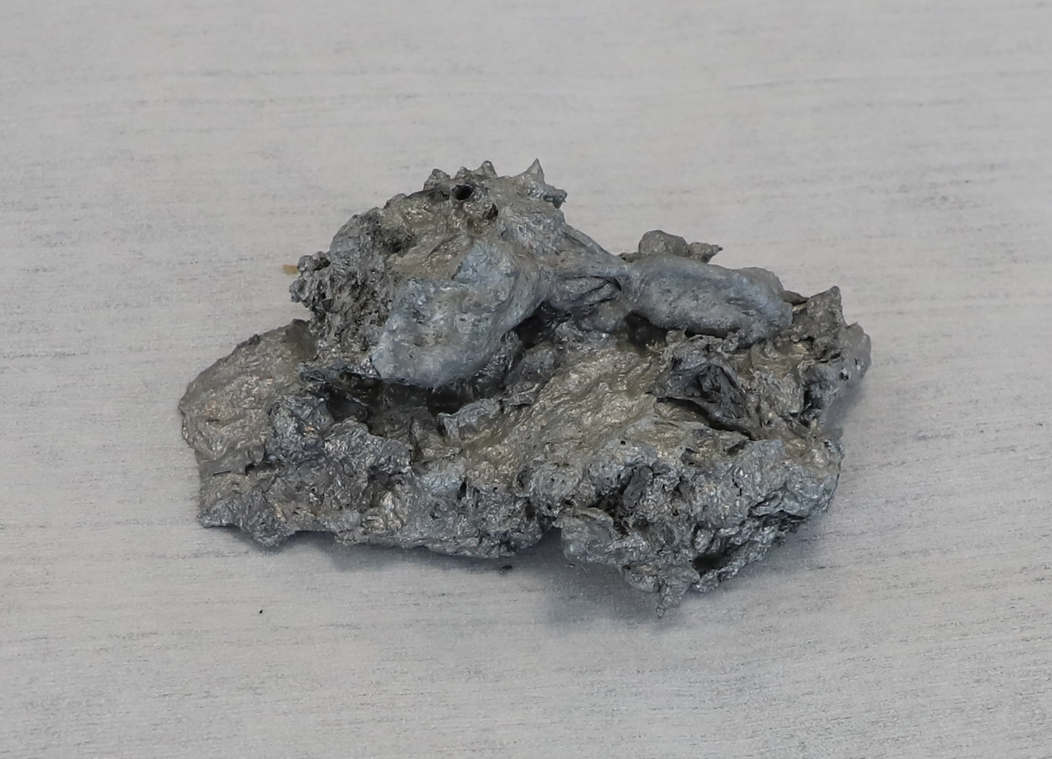

Hlavnou prijatou metódou je horúca galvanizácia. Galvanizovaná vrstva má vynikajúcu odolnosť voči atmosférickej korózii a môže ľahko tvoriť ochranný film na povrchu pri teplote miestnosti. Najväčšia aplikácia zinku je preto v galvanizačnom priemysle, ktorý sa široko používa v automobiloch, stavebníctve, lodiach a svetelnom priemysle atď. Ultrafínový zinkový prášok sa môže použiť ako kľúčový surovinový materiál pre povlaky bohaté na zinok a iné vysoko výkonné priemyselné odvetvia a iné priemyselné odvetvia. Teraz je zvyšková zinočnatá troska (90% Zn, 7% Al, 2% mg, 0,5% Fe) z galvanizujúcich kvetináčov vystavená kovovej prípravke na vzorky:

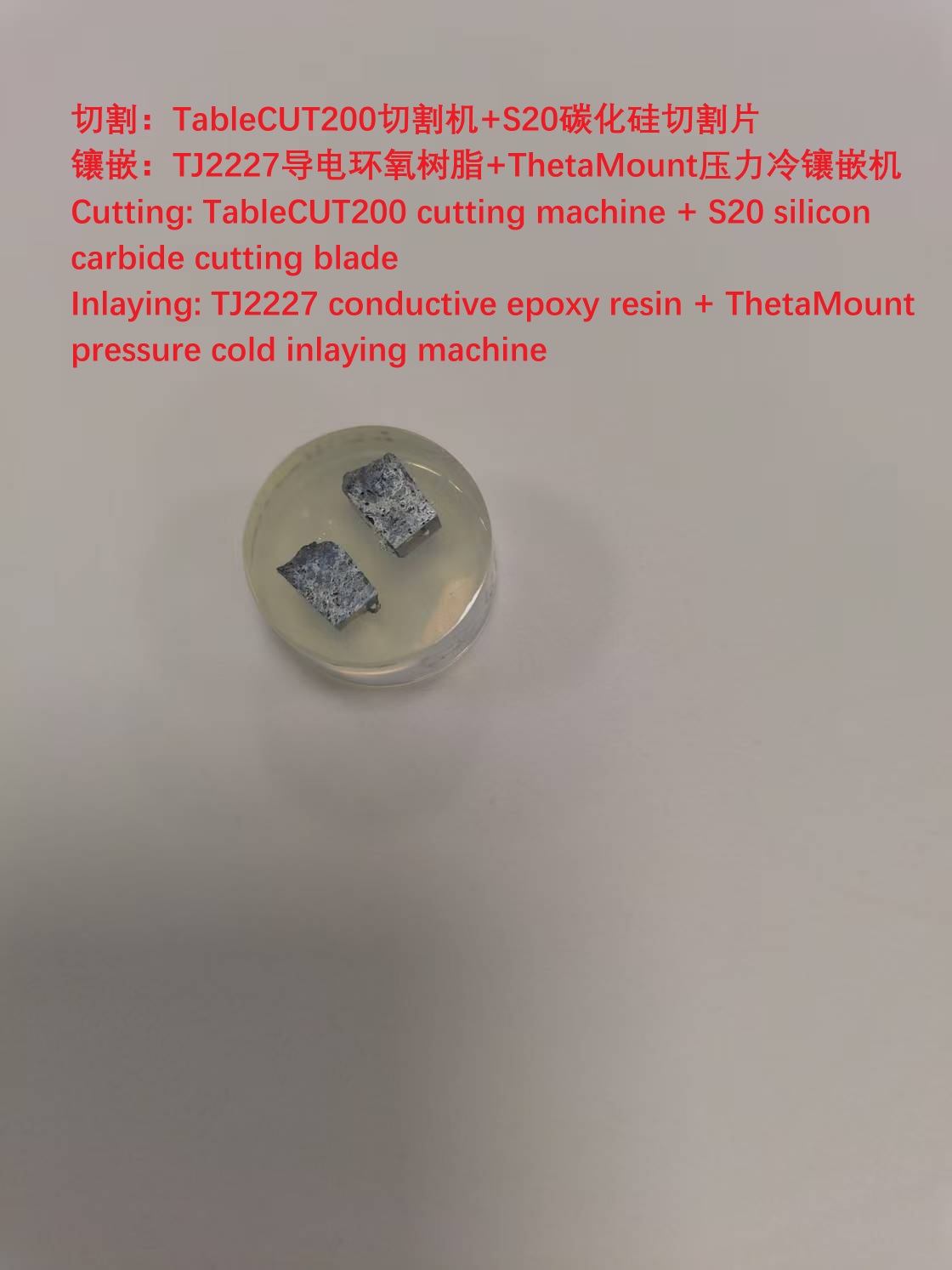

Najprv sa strihá pomocou strihového stroja SBELECUT200 a rezanej kremíkovej karbidovej čepele S20, potom je zabudovaný pomocou vodivej epoxidovej živice TJ2227 a tlaku tlaku na tlak na tlak. Potom sa spracováva v automatickom brúsení a leštení alfa610 takto:

1. Brúsenie lietadla s brúsnym papierom kremíkového karbidu P800/P1200/P2000

2. Hrubé leštenie s leštiacou handričkou SC 3-Mikron Diamond Leštiaca kvapalina

3. Konečné leštenie s leštiacou látkou ET 1-mikrónové leštenie kvapaliny oxidu hliníka

Leptacie činidlo je vodný roztok kyseliny chloridu železitý chlorid (zriedený).

Pozorovanie metalografickej štruktúry sa vykonáva pomocou metalografického mikroskopu MN80. Metalografická štruktúra je biela veľká alebo malá ostrovná dendritická Zn (AL) tuhá zmes eutektickej zmesi, sivé malé bloky sú zlúčeniny Alfe a sú tu čierne voľné póry. To naznačuje, že zinková troska nie je pevne spojená v dôsledku nerovnomerného zahrievania.
