Systematické brúsenie a leštenie pre metalografické povrchy bez defektov

Dosiahnutie bezchybného zrkadlového povrchu na kovových vzorkách nie je náhodné – vyžaduje si to starostlivo kontrolovanú sekvenciu brúsenie a leštenie kroky. Od rovinného brúsenia až po konečné leštenie pomocou suspenzií oxidu hlinitého musí každý stupeň odstrániť deformáciu z predchádzajúceho kroku bez zavedenia nových artefaktov. Tento článok predstavuje systematickú metodológiu zameranú na spotrebný materiál, parametre zariadení a praktické riešenie problémov s cieľom zabezpečiť reprodukovateľné, vysokokvalitné povrchy pre metalografickú analýzu.

Čo definuje tok systematického brúsenia a leštenia?

Systematický prístup spája metódy brúsenia na konkrétne metóda leštenia možnosti, pričom každý krok je zameraný na kontrolované zníženie drsnosti povrchu. Pracovný postup zvyčajne postupuje od hrubého rovinného brúsenia (s použitím SiC papierov) cez jemné brúsenie, potom viacstupňové diamantové leštenie a nakoniec finálne leštenie oxidu hlinitého alebo koloidný oxid kremičitý. Bez takejto disciplíny pretrvávajú podpovrchové poškodenia a plastická deformácia, čo ohrozuje mikroskopickú analýzu.

Kľúčový princíp: Postupné odstraňovanie škôd

Každý brúsny stupeň musí odstrániť deformovanú vrstvu, ktorú zanechal predchádzajúci. Pri oceľových zliatinách by hrúbka odstránenej vrstvy mala byť 2-3 násobok hĺbky predchádzajúceho poškodenia. Typické rovinné brúsenie papierom P120 vytvára poškodenie ~25–35 µm hlboké; následné brúsenie P600 odstráni ~40 µm, čím sa zabezpečí úplná eliminácia.

Základný spotrebný materiál pre reprodukovateľné povrchy

Vysoko kvalitné metalografický spotrebný materiál priamo ovplyvňujú rýchlosť úberu materiálu a tvorbu defektov. V tabuľke nižšie sú uvedené primárne kategórie a ich funkcie. Všetky metalografický spotrebný materiál musí zodpovedať tvrdosti a ťažnosti vzorky.

Typ spotrebného materiálu	Typická zrnitosť/veľkosť	Fáza aplikácie	Funkcia kľúča
brúsny papier z karbidu kremíka	P120 – P4000	Rovinné a jemné brúsenie	Rýchle sploštenie, kontrola deformácie
diamantová suspenzia	9 um, 6 um, 3 um, 1 um	Medzileštenie	Vysoký úber s nízkymi výsuvmi
leštiace haričky pre metalografiu	tkané, nop, pórovité	Diamantové / finálne leštenie	Kontroluje zadržiavanie triesok a mazanie
finálne leštenie oxidu hlinitého	0,05 µm – 0,3 µm	Záverečná fáza	Zrkadlová úprava, bez škrabancov

Odporúčanie: Pre mäkké materiály (hliník, meď) použite brúsny papier z karbidu kremíka s lubrikantom, aby sa zabránilo upchávaniu; na tvrdé zliatiny (nástrojové ocele), tkané látky s diamantová suspenzia poskytujú efektívnu planarizáciu.

Postupné metódy brúsenia: rovinné až jemné

Dve odlišné metódy brúsenia sa aplikujú postupne: rovinné brúsenie na vytvorenie rovného povrchu, po ktorom nasleduje viacstupňové jemné brúsenie, aby sa minimalizovala deformácia. Optimálne výsledky vyžadujú kontrolovaný tlak (20–30 N na vzorku) a chladenie vodou, aby sa zabránilo tepelnému poškodeniu.

Rovinné brúsenie – brúsny papier z karbidu kremíka zrno P120–P320, rotujúce pri 250–300 ot./min., proti smeru hodinových ručičiek. Odstráňte aspoň 0,2 mm z povrchu rezu.
Fáza jemného brúsenia 1 – Papier P600 alebo P800, znížený tlak (15-20 N), 150 ot./min., trvanie 2 min.
Stupeň jemného brúsenia 2 – papier P1200 alebo P2500, ľahká sila (10–15 N), 120 ot./min., 1,5 min. Uistite sa, že škrabance sú rovnomerné a jednosmerné.

Po rovinnom brúsení

Ra ≈ 1,8–2,5 µm
Hĺbka deformovanej vrstvy ~25 µm

Po jemnom brúsení (P1200)

Ra ≈ 0,35–0,50 µm
Zvyškové poškodenie < 5 µm

Po brúsení P2500

Ra ≈ 0,12–0,18 µm
Hĺbka poškodenia < 1 µm

Metódy leštenia: Prechod na povrchy bez poškodenia

Systematický metóda leštenia používa postupne jemnejšie abrazíva v kombinácii s príslušnými leštiace handričky pre metalografiu . Typ tkaniny určuje, ako abrazívne častice interagujú s povrchom. Pre fázy diamantového leštenia sa zachovajú tkané tkaniny s nízkym vlasom (napr. hodváb, polyester). diamantová suspenzia pri minimalizovaní zaoblenia hrán. V záverečných fázach použite mäkké, porézne utierky finálne leštenie oxidu hlinitého na odstránenie všetkých jemných škrabancov.

Odporúčaný postup leštenia pre všeobecné ocele

Krok	Brusivo / Suspenzia	Typ plátna	Sila (N/vzorka)	čas (min)
1	9 µm diamantová suspenzia	tkaný (tvrdý)	25-30	4–5
2	3 µm diamantová suspenzia	stredný spánok	20-25	3–4
3	1 µm diamantová suspenzia	mäkké tkané	15–20	2–3
4	0,05 µm finálny leštiaci oxid hlinitý	porézne, chemotextílie	10–15	1,5–2

Vykonajte čistiaci krok medzi každým krokom pomocou destilovanej vody a mierneho ultrazvukového miešania (30 s), aby ste zabránili krížovej kontaminácii hrubších abrazív.

Optimalizácia drsnosti povrchu prostredníctvom riadenia parametrov

drsnosť povrchu (Ra, Rz) je kritická metrika pre bezporuchovú prípravu. Priemyselné údaje zo 150 metalografických laboratórií naznačujú, že dodržiavanie nasledujúcich pokynov skracuje čas prípravy o 35 % pri dosiahnutí Ra ≤ 0,02 µm.

Rýchlosť kolies: Pre brúsny papier z karbidu kremíka udržujte 200–300 ot./min. Vyššie rýchlosti zvyšujú tepelnú a plastickú deformáciu.
Prece application: Postupné znižovanie (od 30 N až po 10 N na vzorku) zabraňuje hlbokým škrabancom počas diamantová suspenzia leštenie.
mazanie: Pre diamantové stupne používajte plnivá na báze vody; pre finálne leštenie oxidu hlinitého , kvapaliny na báze alkoholu zlepšujú zmáčanie povrchu.

"Systematické zmenšovanie veľkosti brusiva o faktor 3 (napr. 9 µm → 3 µm → 1 µm) účinne odstraňuje predchádzajúce škrabance. Preskočenie medzikrokov zdvojnásobuje riziko zvyškových hrubých škrabancov viditeľných po konečnom leptaní."

V porovnávacom teste na stredne uhlíkovej oceli s použitím úplnej šesťstupňovej metódy (P320 → P600 → P1200 → 9 μm → 3 μm → 1 μm → 0,05 μm oxid hlinitý) drsnosť povrchu Ra 0,011 µm, s nulovými zachovanými škrabancami pri 500-násobnom zväčšení. Vynechanie stolíka P1200 malo za následok Ra 0,19 µm a viditeľné vytiahnutia.

Metalografické zásoby a konfigurácia zariadení

Správne metalografické potreby and metalografických potrieb sú neúčinné bez správneho nastavenia hutnícke leštiace zariadenia . Kľúčové parametre na sledovanie:

Plochosť dosky – odchýlka < 0,02 mm nad polomerom 100 mm; kontrolovať mesačne pomocou číselníka.
Dávkovacie systémy – automatizované diamantová suspenzia čerpadlá zabezpečujú konzistentné mazanie a koncentráciu abrazíva.
Prece modulation – centrálna sila verzus jednotlivé hlavy sily; jednotlivé hlavy vyrovnávajú nerovnomerné výšky vzoriek, čím sa znižuje zaoblenie hrán.

Moderné hutnícke leštiace zariadenia s variabilnou rýchlosťou (50–500 ot./min.) a programovateľnými krokovými sekvenciami umožňuje laboratóriám replikovať bezporuchovú prípravu medzi operátormi. Vždy sa zhodujú s leštiace handričky pre metalografiu k tvaru vzorky – ploché vzorky fungujú dobre s tkanými podložkami, zatiaľ čo nepravidelné držiaky vyžadujú utierky s vysokým vlasom.

Bežné chyby a systematické odstraňovanie problémov

Zvyšné škrabance po diamantovom leštení

príčina: Preskakovanie zrnitosti alebo opotrebovanie brúsny papier z karbidu kremíka . Riešenie: Opätovne brúste papierom P1200 po dobu 2 minút, potom začnite od 9 µm diamantovej suspenzie. Zabezpečte, aby každá fáza odstránila všetky predchádzajúce značky.

Kométové chvosty alebo výsuvy

príčina: Nadmerný tlak počas finálne leštenie oxidu hlinitého alebo nedostatočné mazanie. Riešenie: Znížte silu o 30 %, zvýšte prietok maziva na 40–50 ml/min na vzorku.

Reliéf / zaoblenie hrán

príčina: Príliš mäkké leštiace handričky pre metalografiu alebo predĺžený čas leštenia. Riešenie: Na medzistupne používajte látku s nízkym vlasom; obmedzte konečné leštenie na ≤ 2 minúty.

Výťažnosť bez škrabancov
optimálny proces: 97%

Výťažok s vynechaným zrnom
pod 55 %

Úspora času pomocou štandardizovanej metódy
40% zníženie

Odporúčania založené na údajoch na prípravu bez chýb

Súhrnné výsledky z 12 laboratórií priemyselnej kvality (2022 – 2025) odhaľujú, že úspešná príprava sa riadi „pravidlom 20-20-20“ pre každý stupeň brúsenia: 20 % zníženie rýchlosti hlavy po rovinnom brúsení, 20 % zníženie sily postupne a 20 % prírastok času pre finálne leštenie oxidu hlinitého vzhľadom na diamantové stupne. Pri použití tohto pravidla pravdepodobnosť dosiahnutia povrchu bez defektov (žiadne škrabance pri 200x) dosahuje 96 % v porovnaní s 52 % pri ad-hoc metódach.

Pre prostredia s vysokou priepustnosťou zvážte implementáciu v dvoch krokoch brúsenie a leštenie automatizácia kde metalografický spotrebný materiál ako diamantová suspenzia sa aplikujú pomocou mikroprocesorom riadených dávkovačov. Laboratóriá uvádzajú 30 % zvýšenie opakovateľnosti a elimináciu operátorom vyvolanej variability.

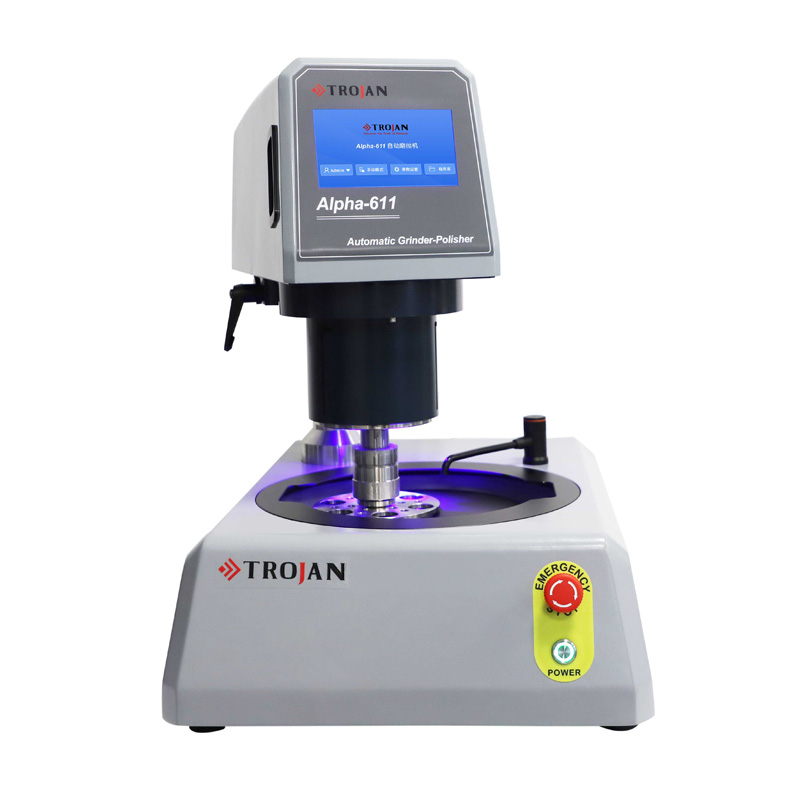

Metallographic preparation workflow illustration

Často kladené otázky (FAQ)

Q1: Ako sa rovinné brúsenie líši od jemného brúsenia?

Rovinné brúsenie používa hrubé brúsny papier z karbidu kremíka (P120–P320), aby ste vzorku sploštili a odstránili poškodenie rezom. Jemné brúsenie používa jemnejšie zrná (P600–P4000), aby sa znížila hĺbka deformácie a pripravil povrch na leštenie diamantom. Rovinné brúsenie odstraňuje sypký materiál, zatiaľ čo jemné brúsenie zjemňuje vrypový vzor.

Q2: Ktorá metóda leštenia je najlepšia na zabránenie plastickej deformácii v mäkkých zliatinách?

Pre mäkké materiály, ako je hliník alebo olovo, použite dvojkrok metóda leštenia : najprv s 3 µm diamantová suspenzia na handričku so stredným vlasom finálne leštenie oxidu hlinitého (0,05 µm) s minimálnou silou (≤10 N) a krátkym trvaním (1–1,5 min). Vyhnite sa tvrdým tkaným látkam, do ktorých sa môžu usadiť abrazíva.

Q3: Ako často by som mal vymieňať brúsny papier z karbidu kremíka?

Vymeňte po každých 5–8 vzorkách alebo keď sa čas mletia zvýši o 30 % od základnej čiary. Otupený brúsny papier z karbidu kremíka vytvára nadmerné trecie teplo a vytvára hlbšie deformačné vrstvy.

Q4: Môžem použiť rovnakú leštiacu handričku na diamantovú suspenziu a finálne leštenie oxidu hlinitého?

Nie. Krížová kontaminácia spôsobí hrubé škrabance. Vždy venujte oddelene leštiace handričky pre metalografiu pre každú veľkosť brusiva. Utierky s farebným kódom, aby ste sa vyhli zmiešaniu.

Q5: Aká drsnosť povrchu sa považuje za bezchybnú pre analýzu SEM/EDS?

Pre väčšinu aplikácií elektrónovej mikroskopie, drsnosť povrchu Ra ≤ 0,02 µm je postačujúce. Pre EBSD sa odporúča Ra ≤ 0,01 µm, aby sa eliminovali artefakty indexovania. To si vyžaduje posledný krok s finálne leštenie oxidu hlinitého (0,05 um) alebo koloidný oxid kremičitý.

Q6: Ako si môžem vybrať medzi diamantovou suspenziou na báze oleja a vody?

Na vodnej báze diamantová suspenzia je vhodný pre väčšinu ocelí a keramiky; odpruženie na báze oleja ponúka lepšie chladenie a mazanie pre neželezné kovy a zliatiny citlivé na teplo. Vždy dodržiavajte odporúčania výrobcu pre hutnícke leštiace zariadenia ohľadom kompatibility tekutín.
