Ako presné rezanie zachováva celistvosť metalurgickej štruktúry

Presnosť verzus presnosť: Prečo je rozdiel dôležitý pri delení sekcií

Pri metalurgickej príprave vzoriek sa často používa presnosť a precíznosť, akoby znamenali to isté, no opisujú dve rôzne kvality rezu. Presnosť sa týka toho, do akej miery sa rez zhoduje so zamýšľanou rovinou záujmu vzhľadom na referenčný prvok, ako je napríklad stredová čiara zvaru alebo ohraničenie povlaku. Presnosť sa vzťahuje na to, ako opakovateľný je výsledok v desiatkach alebo stovkách vzoriek spracovaných na rovnakom nastavení. Laboratórium môže byť presné bez toho, aby bolo presné, vždy dôsledne rezalo pod nesprávnym uhlom a môže byť presné na jednej vzorke, pričom mu chýba opakovateľnosť potrebná na štatistickú kontrolu procesu.

Toto rozlíšenie sa stáva kritickým v momente, keď sa na posúdenie vlastností materiálu použije rez. Úsek, ktorý sa odchyľuje čo i len o zlomok milimetra od zamýšľanej roviny, môže skresľovať štruktúru zŕn, hustotu inklúzií alebo merania hĺbky prípadu. Laboratóriá, ktoré považujú presnosť a precíznosť za jeden kombinovaný cieľ, zvyčajne stavajú svoj pracovný postup pri rezaní na fixáciu, výber čepele a riadenie posuvu, a nie na samotnom reznom pohybe. Zvyšok tohto článku pracuje prostredníctvom mechanických a procedurálnych možností, ktoré zachovávajú obe vlastnosti nedotknuté a zároveň chránia mikroštruktúru pred umelým poškodením spôsobeným počas rezania.

Pomáha tiež oddeliť tieto dve kvality pri riešení problémov s neúspešnou dávkou. Ak sú merania konzistentne mimo v rovnakom smere, problémom je zvyčajne presnosť, často vysledovaná k referenčnej hrane, ktorá bola nastavená nesprávne, alebo k upínadlu, ktoré nebolo nikdy overené podľa výkresu dielu. Ak sa merania nepredvídateľne rozptýlia z jednej vzorky na druhú, problémom je zvyčajne presnosť a má tendenciu poukazovať na mechanickú uvoľnenosť, nekonzistentný upínací tlak alebo operátora, ktorý medzi rezmi vykonáva malé manuálne úpravy. Diagnostikovanie, do ktorej kategórie chyba spadá, pred zmenou nastavení zariadenia výrazne šetrí čas, pretože nápravné opatrenie je pre každé iné.

Prečo je štrukturálna integrita ohrozená počas rezania

Každý brúsny rez spôsobuje určité narušenie materiálu bezprostredne pod rovinou rezu. Otázkou nie je, či dochádza k poruche, ale ako ďaleko siaha a či zasahuje do oblasti, ktorú chce metalurg skutočne preskúmať. Za väčšinu poškodení pozorovaných pri nedostatočne kontrolovanom krájaní sú zodpovedné tri mechanizmy: trecie zahrievanie, mechanická deformácia od reznej sily a mikrotrhanie spôsobené vibráciami.

Trecie zahrievanie zvyšuje lokálnu teplotu dostatočne na to, aby zmenilo temperovanie, spôsobilo fázovú transformáciu v zliatinách citlivých na teplo alebo vytvorilo viditeľnú líniu prepálenia na hrane rezu.
Mechanická deformácia rozmazáva povrchové zrná, zaobľuje hrany a môže maskovať skutočnú hranicu medzi povlakom a substrátom.
Vibrácie z nevyváženého kotúča alebo voľne upnutého preparátu vytvárajú stopy po chvenie, ktoré sa neskôr pod mikroskopom prejavia ako falošné znaky.

Pretože tieto účinky sú kumulatívne, malé neefektívnosti sa spájajú. Trochu príliš agresívne koleso na danú tvrdosť v kombinácii s nedostatočným prietokom chladiacej kvapaliny nielenže spomaľuje rez; aktívne prepisuje mikroštruktúru, ktorú sa analytik pokúša pozorovať. Rozpoznanie tejto skutočnosti na začiatku pracovného postupu je to, čo oddeľuje časť, ktorá podporuje platný záver, od časti, ktorá v tichosti vnáša chybu do správy.

Praktickou výzvou je, že poškodenie rezaním nie je vždy viditeľné bez ďalšej prípravy. Línia prepálenia skrytá pod povrchom môže prežiť hrubé brúsenie a objaví sa až po jemnom vyleštení, kedy vzorka už spotrebovala značný čas na prípravu. Z tohto dôvodu mnohé laboratóriá považujú parametre rezu za súčasť kontroly kvality a nie za samostatný krok v smere výroby, pričom prehodnocujú opotrebenie kotúča, stav chladiacej kvapaliny a nastavenia posuvu podľa pevne stanoveného plánu, a nie až po zistení defektu.

Základné komponenty spoľahlivosti metalografické rezacie zariadenia

Moderné metalografické rezacie zariadenia je postavená na štyroch podsystémoch, ktoré musia spolupracovať, a nie izolovane: zostava pohonu a vretena, systém prívodu chladiacej kvapaliny, upínacia plošina a mechanizmus riadenia posuvu. Slabosť v ktoromkoľvek subsystéme sa prejaví ako poškodenie v dokončenej sekcii, aj keď ostatné tri fungujú dobre.

Subsystém	Primárna úloha	Typický režim zlyhania, ak nie je špecifikovaný
Vreteno a pohon	Udržuje konštantnú rýchlosť otáčania pri zaťažení	Priehyb rýchlosti pri rezaní tvrdého materiálu, čo spôsobuje nerovnomerné zahrievanie
Dodávka chladiacej kvapaliny	Odstraňuje teplo a abrazívne nečistoty z rezu	Lokalizované horenie, zaťaženie čepele, opätovne uložené úlomky
Upevňovacia platforma	Drží preparát v pevnej, opakovateľnej polohe	Uhlový posun, posun časti, nekonzistentná rovina rezu
Kontrola podávania	Reguluje rýchlosť, ktorou sa čepeľ posúva do materiálu	Nadmerná sila, deformácia hrán, zasklenie kolies

Laboratóriá hodnotiace novú rezaciu stanicu sa často zameriavajú len na výkon vretena, čo je rozumný východiskový bod, ale neúplný obraz. Vysokovýkonné vreteno spárované so slabou upínacou platformou jednoducho prenesie do vzorky viac vibrácií, nie menej. Najtrvalejšie výsledky pochádzajú zo zaobchádzania so štyrmi podsystémami ako so zladenou súpravou, a nie s aktualizáciou jedného po druhom.

Obslužnosť je ďalším faktorom, ktorý sa dá ľahko prehliadnuť pri počiatočnom výbere zariadenia, ale v priebehu rokov každodenného používania sa stáva dôležitým. Ochrany nožov, filtre chladiacej kvapaliny a hnacie remene sa opotrebúvajú rôznou rýchlosťou a vybavenie navrhnuté s prístupnými servisnými bodmi znižuje prestoje spojené s bežnou údržbou. Laboratóriá pracujúce vo viacerých zmenách často zistia, že jednoduchosť údržby má väčší vplyv na celkový výkon ako postupné zvýšenie maximálnej rýchlosti rezania, jednoducho preto, že neplánované prestoje ovplyvňujú každú vzorku v rade, a nie len tú, ktorá sa odrezáva.

Precision metallographic cutting machine in a laboratory setting

Ako presné metalografické rezacie stroje Ovládanie tepla a deformácie

Definujúcou vlastnosťou presné metalografické rezacie stroje nie je surová rezná rýchlosť, ale schopnosť udržať rýchlosť, rýchlosť posuvu a dodávku chladiacej kvapaliny v úzkom, opakovateľnom pásme bez ohľadu na tvrdosť materiálu. To je dôležité, pretože tvorba tepla počas brúsneho rezania sa zmenšuje s interakciou medzi rýchlosťou kotúča, klesajúcou silou a časom kontaktu a akoukoľvek jednotlivou premennou odchýlkou mimo rozsah posúva rovnováhu smerom k väčšiemu teplu a väčšej deformácii.

Tri konštrukčné prvky majú tendenciu oddeľovať stroje, ktoré udržujú túto rovnováhu, od tých, ktoré nie:

Regulácia rýchlosti v uzavretej slučke, ktorá kompenzuje zmeny zaťaženia, keď sa čepeľ stretáva s tvrdšími alebo mäkšími oblasťami kompozitnej alebo vrstvenej vzorky.
Programovateľné profily posuvu, ktoré automaticky spomaľujú priblíženie v blízkosti výstupnej strany rezu, kde je poškodenie vylomením najčastejšie.
Dodávka chladiacej kvapaliny zaplavením alebo cez koleso, ktorá udržuje zónu rezu pod teplotou, pri ktorej začínajú mikroštrukturálne zmeny.

For laboratories working with a mix of soft non-ferrous alloys and hardened tool steels in the same week, this consistency matters more than top-end speed. Stroj, ktorý reže rýchlo, ale dobre funguje len v rámci úzkeho okna tvrdosti, núti operátorov kompenzovať manuálne, čím sa znovu zavádza variabilita, ktorú malo zariadenie odstrániť.

Chémia chladiacej kvapaliny si zaslúži pozornosť popri mechanických vlastnostiach samotného stroja. Chladiaca kvapalina, ktorá dobre maže, ale pomaly steká z drážky, môže teplo skôr zachytávať, než ho odvádzať, zatiaľ čo chladiaca kvapalina, ktorá voľne tečie, ale nemá dostatočné mazacie vlastnosti, zvyšuje trenie na čele kolesa. Zosúladenie koncentrácie chladiacej kvapaliny a tlaku dodávaného s použitým typom kolesa a opätovná kontrola ich zhody pri každej výmene kolesa uzatvára medzeru, ktorá je často ponechaná skôr na neformálny zvyk ako na zdokumentované nastavenie.

Výber príslušenstvo k metalografickým rezacím strojom pre konzistentné upevnenie

Dokonca aj dobre špecifikovaný stroj má podperu príslušenstvo k metalografickým rezacím strojom sa nezhodujú s geometriou vzorky. Fixturing accounts for a large share of preventable sectioning defects, because any part movement during the cut translates directly into an inaccurate or non-repeatable plane.

Svorky v štýle zveráku so širokou plochou čeľuste rozdeľujú upínaciu silu na väčšiu kontaktnú plochu, čo znižuje riziko lokalizovaného pomliaždenia na mäkších zliatinách, pričom stále bezpečne drží nepravidelné alebo šikmé časti. Uhlové upínadlá a držiaky V-blokov rozširujú toto ovládanie na valcové alebo zvláštne tvarované vzorky, ktoré by inak vyžadovali improvizované upínanie. Príslušenstvo pre výber kotúčov, vrátane rôznych možností tvrdosti spojiva a brusného zrna, umožňuje prispôsobenie jedného stroja oveľa širšiemu rozsahu tvrdosti materiálu bez zmeny základného vybavenia.

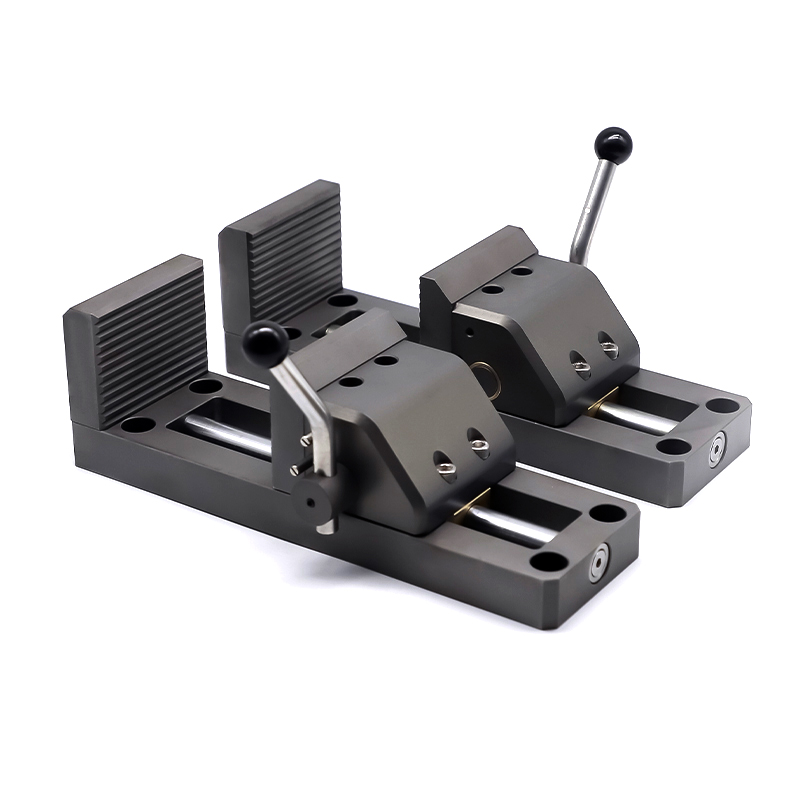

Large vise-style fixture accessory for metallographic sectioning

Praktickým pravidlom, podľa ktorého sa mnohé laboratóriá riadia, je pristupovať k upínaniu ako k rozhodnutiu na základe vzorky a nie k jednorazovému nastaveniu. Kontrola uloženia upínadla pred každou novou geometriou dielu zaberie niekoľko minút navyše, ale dôsledne znižuje počet opakovaných rezov spôsobených posunom počas upínania.

Porovnanie typov brúsnych kotúčov v rámci kľúčových výkonových rozmerov

Výber brúsneho kotúča je jedným z mála rozhodnutí v pracovnom postupe rezania, ktoré súčasne ovplyvňuje tvorbu tepla, kvalitu hrán a náklady. Nižšie uvedená tabuľka porovnáva štyri bežné kategórie kolies v rámci piatich výkonnostných dimenzií v relatívnej mierke na základe typických laboratórnych skúseností a nie na základe špecifikácie jedného predajcu.

Diamond-bond wheels generally hold an advantage in wear resistance and edge quality, which suits hardened alloys and ceramics where repeated re-truing would otherwise slow throughput. hliník oxide wheels remain a practical choice for softer steels and routine production sectioning, where cost efficiency matters more than maximum edge sharpness. Kotúče z karbidu kremíka a CBN zaberajú stredné polohy, pričom každý z nich uprednostňuje špecifické skupiny materiálov pred univerzálnym použitím.

Tvrdosť spoja kotúča interaguje s rovnakými kompromismi ako v tabuľke vyššie. A harder bond holds abrasive grains longer, which extends wheel life but can lead to glazing if the material being cut is too soft for that bond grade, since dull grains stay in place rather than releasing to expose fresh cutting edges. Mäkšie spojenie rýchlejšie uvoľňuje zrná, čím sa zachováva ostrosť reznej plochy na mäkších materiáloch za cenu rýchlejšej spotreby kotúča. Laboratories that keep a small inventory of bond grades on hand, rather than standardizing on a single wheel for every job, generally see fewer heat-related defects across a mixed material workload.

Rýchlosť rezania verzus zóna ovplyvnená teplom: Pochopenie kompromisu

Increasing cutting speed shortens processing time, but it also tends to increase the depth of the heat-affected zone if coolant flow and feed rate are not adjusted to compensate. Vzťah nie je lineárny v celom rozsahu otáčok; most laboratories observe a relatively flat response at lower speeds followed by a sharper increase in heat-affected depth once a material-specific threshold is crossed.

Praktické je, že najvyššia dostupná rýchlosť je len zriedka tým správnym nastavením pre citlivé zliatiny. Laboratories that map this curve for their most common materials can identify a working speed just below the inflection point, capturing most of the time savings without pushing the heat-affected zone into the region being examined.

Rýchlosť posuvu a deformácia naprieč kategóriami tvrdosti materiálu

Rýchlosť posuvu interaguje s tvrdosťou materiálu spôsobom, ktorý je ľahké podceniť. Rovnaké nastavenie posuvu, ktoré vytvára čistý rez na vzorke mäkkej ocele, môže spôsobiť viditeľnú povrchovú deformáciu na mäkšej, ťažšej zliatine, jednoducho preto, že materiál sa pri rovnakej sile skôr poddá, než aby sa čisto strihal.

Mäkšie, tvárnejšie materiály vo všeobecnosti vyžadujú pomalší posuv a ľahšiu upínaciu silu, aby sa predišlo rozmazaniu, zatiaľ čo tvrdšie zliatiny tolerujú rýchlejší posuv, ale vyžadujú väčšiu pozornosť nahromadeniu tepla. Úprava krmiva podľa kategórie tvrdosti namiesto použitia jediného predvoleného nastavenia pre všetky vzorky je jednou z nákladovo najefektívnejších zmien, ktoré môže laboratórium urobiť.

Bežné chyby pri delení na prvý pohľad

Defekt	Pravdepodobná príčina	Typická oprava
Vypálené čiary na okraji rezu	Nadmerná rýchlosť alebo nedostatočné chladenie	Znížte rýchlosť, skontrolujte prietok chladiacej kvapaliny
Uhlový posun cez sekciu	Uvoľnené alebo nesprávne prispôsobené upevnenie	Prepnite na prípravok so širšou čeľusťou alebo uhlom
Rozmazané alebo zaoblené okraje	Nadmerná posuvná sila na tvárny materiál	Nízkaer feed rate, reduce clamping pressure
Znaky klepania	Nevyvážené koleso alebo vibrácie	Opravte alebo vymeňte koleso, skontrolujte ložiská vretena

Opakovateľný pracovný postup od výberu vzorky po hotovú časť

Konzistentnosť medzi operátormi a zmenami vychádza skôr z dodržiavania rovnakej postupnosti, namiesto spoliehania sa na individuálny úsudok v každom kroku. Postup uvedený nižšie načrtáva postupnosť, ktorú laboratóriá bežne používajú na udržanie porovnateľných výsledkov rezov v rámci celej výrobnej série.

Zaznamenanie výsledku každého rezu, vrátane stavu kotúča a akejkoľvek odchýlky od cieľovej roviny, uzavrie slučku a poskytne laboratóriu dátovú stopu na identifikáciu pomalého posunu výsledkov predtým, ako sa stane odmietnutou dávkou.

Tento druh vedenia záznamov má tendenciu sa zdať ako extra réžia, keď beží dobre, ale jeho skutočná hodnota sa ukáže až o mesiace neskôr, keď sa zákazník alebo interný audit spýta, prečo sa konkrétna dávka sekcií líši od predchádzajúcej. Zaznamenaný záznam o výmenách kolies, doplnení chladiacej kvapaliny a úpravách podávania zmení toto vyšetrovanie na rýchle vyhľadávanie a nie na hádanie a často odhalí pomalý, postupný posun, ktorý by sám o sebe nezaznamenal ani jeden rez.

Krátky kontrolný zoznam pred každým krájaním

Rýchle výrobné plány zvádzajú k preskočeniu krokov overovania, ale krátka kontrola pred spustením dôsledne zachytí väčšinu chýb, ktorým sa dá predísť, ešte predtým, než dôjde k plytvaniu materiálom.

Potvrďte, že typ kotúča a zrnitosť zodpovedajú tvrdosti materiálu pre aktuálnu šaržu.
Pred začiatkom prvého rezu zmeny skontrolujte prietok a koncentráciu chladiacej kvapaliny.
Namiesto toho, aby ste predpokladali, že sa zhoduje s predchádzajúcou šaržou, overte, že prípravok sedí na skutočnom diele.
Nastavte rýchlosť posuvu podľa kategórie materiálu, nie podľa jednej predvolenej hodnoty.
Pred úplným spustením skontrolujte prvú časť pri malom zväčšení.

Často kladené otázky

Q1: Aký je rozdiel medzi presnosťou a presnosťou pri rezaní?

Presnosť popisuje, do akej miery sa rez zhoduje so zamýšľanou rovinou vzhľadom na referenčný prvok, zatiaľ čo presnosť popisuje, ako je tento výsledok opakovateľný na mnohých vzorkách pri rovnakom nastavení.

Q2: Prečo rýchlosť rezania ovplyvňuje tepelne ovplyvnenú zónu?

Vyššia rýchlosť zvyšuje mieru trecieho kontaktu medzi kotúčom a materiálom a nad prahom špecifickým pre materiál to zvyšuje lokálnu teplotu dostatočne na to, aby sa zmenila mikroštruktúra v blízkosti reznej hrany.

Otázka 3: Ako často by sa malo upínacie zariadenie kontrolovať?

Upevnenie by sa malo skontrolovať vždy, keď sa zmení geometria dielu, pretože upínač, ktorý fungoval pre jeden tvar, môže umožniť posun alebo posun na vzorke s rozdielnou veľkosťou alebo uhlom.

Q4: Spôsobuje rýchlejší posuv vždy viac škody?

Nie vždy. Účinok do značnej miery závisí od tvrdosti materiálu, pričom mäkšie a tvárnejšie zliatiny vykazujú deformáciu pri rýchlosti posuvu, ktorú tvrdené materiály bez problémov znášajú.

Otázka 5: Aký je najjednoduchší spôsob, ako znížiť stopy po chvení?

Kontrola vyváženia kolesa a stavu hriadeľa pred jazdou rieši väčšinu problémov s chvením, pretože vibrácie sú zvyčajne mechanického pôvodu a nie sú problémom s chladiacou kvapalinou alebo podávaním.
