Ručná píla CT-2300
Popis produktu CT-2300 je vhodný na rezanie rôznych kovových materiá...
Zliatiny s vysokým obsahom entropie (HEA) pretvárajú budúcnosť vedy o materiáloch. S výnimočnou silou, vysokou teplotou odolnosťou a vynikajúcou koróziou vyrábajú HEA vlny v leteckom priestore (lopatky motorov), jadrovej energie (reaktorové materiály), obrany (raketové kryty), biomedicínsky (ortopedické implantáty) a sektory obnoviteľnej energie.
Štrukturálne komplexné a chemicky rozmanité - typicky zložené z piatich alebo viacerých hlavných prvkov - sú často vystavené pevným roztokom, amorfným a nanoprecipitátovým fázam. Vďaka týmto jedinečným charakteristikám je obzvlášť náročná príprava vzorky EBSD.
Aby sa zabezpečilo vysoko kvalitné výsledky EBSD, odporúčame namiesto elektrolytického leštenia mechanický prístup k lešteniu mechanického leštenia. Tu je náš preukázaný spôsob prípravy:

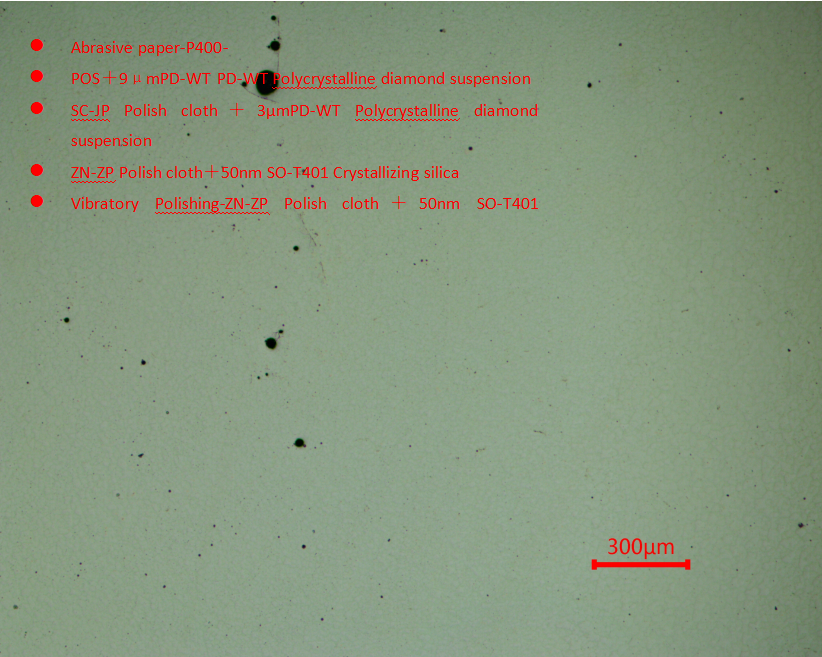

Krok 1: Vyrovnajte povrch pomocou brúsenia P400 SIC
Krok 2: Jemné brúsenie pomocou POS Pad 9 um PD-WT Polycryštalický diamant
Krok 3: Leštenie s SC-JP Tank 3 µm PD-WT Diamond Suspension
Krok 4: Konečné leštenie s látkou Zn-Zp So-T401 50nm Sluch Služného oxidu kremičitého
Krok 5: Vibračné leštenie na látke Zn-Zp So-T401 50nm oxid kremičitý pre optimalizovaný povrchový povrch

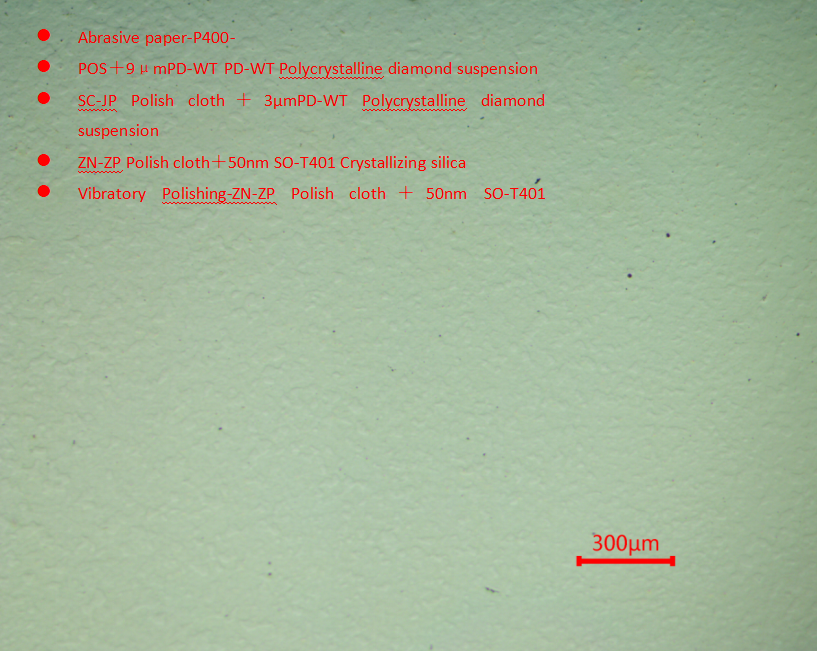

Táto sekvencia pomáha dosiahnuť povrchy bez stresu, bez deformácií, ktoré sú ideálne pre mapovanie EBSD s vysokým rozlíšením.
.png?imageView2/2/w/400/format/jpg/q/75 "Jednorazové upevňovacie poháre")
